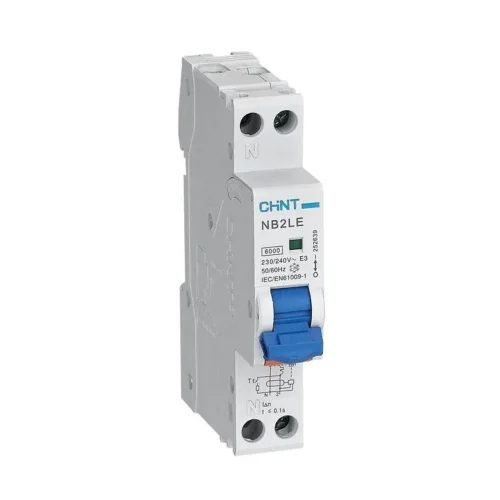

Выключатель автоматический дифференциального тока 1п+N C 6А 30мА 1мод. электрон. тип AC 6кА NB2LE (R) CHINT 689000

Автоматические выключатели дифференциального тока (АВДТ) серии NB2LE предназначены для применения в однофазных сетях переменного тока напряжением до 230/240 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NB2LE нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – В, С
Отключающая способность – до 6000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC
Конструктив устройства – электронный
Механическая износостойкость – 10000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки	44 мм
Номинальный ток	6 А
Номинальное напряжение	230 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	500 В
Номинальный ток утечки	.03 А
Тип по току утечки	Переменный ток (AC)
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	1
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Количество защищенных полюсов	2
С коммутируемым нейтральным проводником	Да
Номинальная отключающая способность в соответствии с EN 60898	6 кА
Номинальная отключающая способность по IEC 60947-2	6 кА
Для скрытого монтажа
Сечение однопроволочного проводника с	1 кв.мм
Сечение однопроволочного проводника по	16 кв.мм
Сечение многопроволочного гибкого проводника с	1 кв.мм
Сечение многопроволочного гибкого проводника по	16 кв.мм
С устройством блокировки	Нет
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	40 град.C
Общее количество полюсов	2
Защита от ложного срабатывания	Нет
Номинальное импульсное напряжение	4 кВ
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1	6 кА
Характеристика отключения
Номинальная отключающая способность при коротком замыкании согласно EN 61009	6 кА
