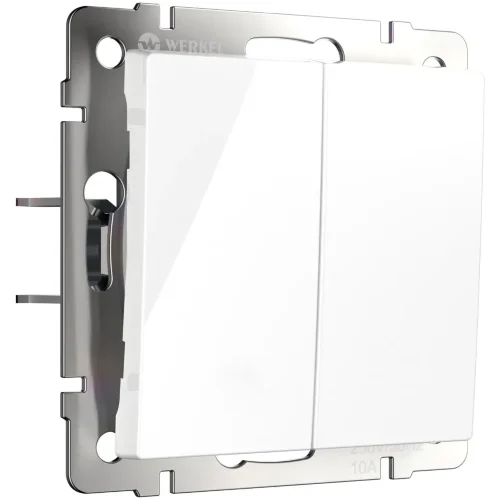

Выключатель двухклавишный с самовозвратом (белый) W1122401

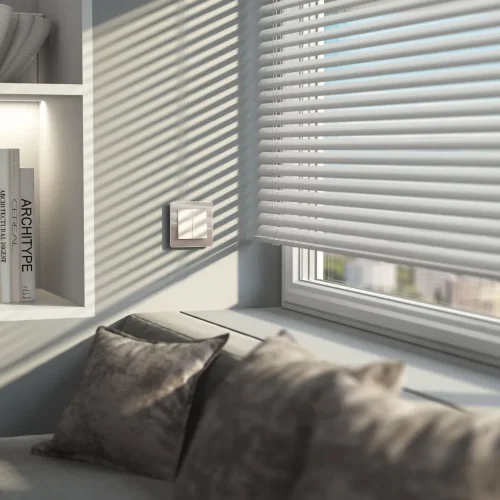

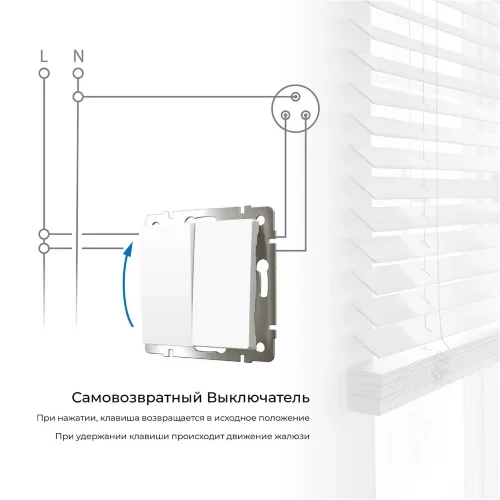

Самовозвратный выключатель создан для удобного и безопасного управления электроприводами различных механизмов. Он предназначен для коммутации одной цепи, при этом после нажатия клавиша возвращается в исходное положение. Одна клавиша выключателя работает на движение механизма в одну сторону, другая — в обратную. Например, подъем – опускание жалюзи, открытие – закрытие ворот. При этом для защиты электроприводов в выключатель встроен механизм, предотвращающий одновременное нажатие на обе клавиши. Устанавливается в стандартный подрозетник также как обычный выключатель. С его помощью можно управлять: жалюзи, шторами, воротами, ролетами, рольставнями и другими механизмами, оснащенными электроприводами.

В сочетании с умным двухканальным реле Elektrostandard становится частью системы Умный дом Minimir Home, что позволяет управлять механизмами удаленно через приложение или с помощью голосовых помощников.

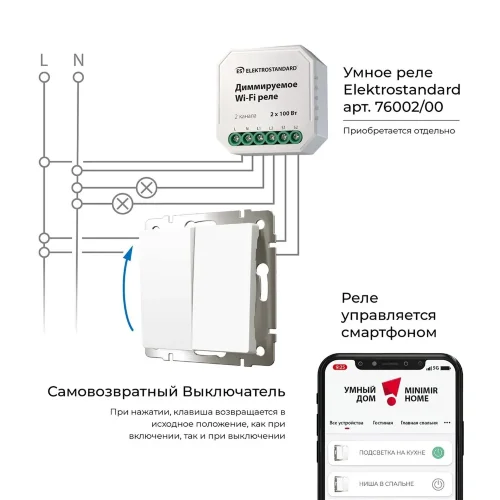

Для подключения к реле необходимо:

1. От щитка в подрозетник или другое место, где будет установлено реле, вывести нейтраль и фазу;
2. Нейтраль подключить к реле (N) и светильникам;
3. Фазу подключить к реле (L) и самовозвратному выключателю;
4. L1 и L2 от реле соединить с лампами;
5. S1 и S2 от реле соединить с самовозвратным выключателем.

Одной клавишей (S1) происходит управление первым каналом освещения или прямым движением электропривода (L1) а второй (S2) вторым каналом света или реверсивным движением (L2). Может использоваться для управления светодиодными лампами и лампами накаливания.

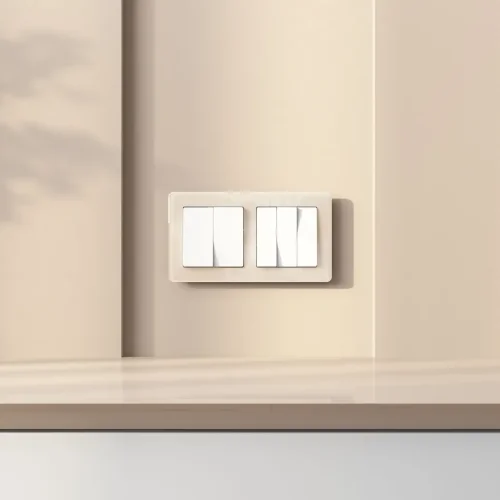

Выключатель комбинируется со всеми рамками Werkel.

Технические характеристики
