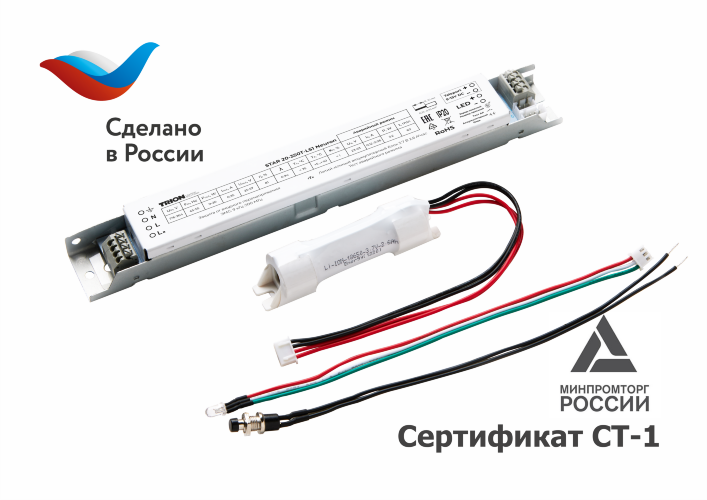

Источник питания STAR 20-350T-LS1 Neuron
Интегрированный блок аварийного питания (далее – БАП) STAR 20-350T-LS1 Neuron разработан для реализации рабочего и аварийного освещения на базе специальных светодиодных светильников выходной мощностью до 20 Вт и выходным током 350 мА. Предназначен для работы с напряжением питающей сети 176-264 В переменного тока. Ключевое назначение БАП – обеспечивать рабочее освещение в штатном (нормальном) режиме, и аварийное освещение на протяжении не менее 1 часа в случае обрыва рабочей сети (нештатной ситуации).
Технически БАП объединяет в одном корпусе источник питания и блок аварийного питания. Внешний компактный аккумуляторный блок обеспечивает максимальные возможности для комфортного и безопасного монтажа БАП в светильник.
Надежность БАП STAR 20-350T-LS1 Neuron обеспечивается за счет качественного проектирования, применения унифицированных компонентов и наличия ключевых видов защиты, таких как: защита от короткого замыкания, защита от обрыва цепи нагрузки, защита от входного перенапряжения. БАП гальванически развязан.
STAR 20-350T-LS1 Neuron полностью соответствует требованиям Стандартов по ЭМС и безопасности: ТР ТС 004/2011, ТР ТС 020/2011, ТР ЕАЭС 037/2016.
Примененное техническое решение защищено патентом № 2715217 (изобретение схемы питания).
Технические характеристики Источник питания STAR 20-350T-LS1 Neuron
| Диапазон входного напряжения | 176-264 В |
| Диапазон частоты питающей сети | 45-55 Гц |
| Коэффициент мощности | 0,94 |
| КПД | 80% |
| Время включения | 0,5-1 с |
| Выходной ток в рабочем режиме | 350 мА |
| Диапазон выходного напряжения в рабочем режиме | 25-57 В |
| Диапазон выходной мощности в рабочем режиме | 9-20 Вт |
| Пульсации светового потока в рабочем режиме | < 1% |
| Диапазон выходного тока в аварийном режиме | 140-60 мА |
| Диапазон выходного напряжения в аварийном режиме | 23-53 В |
| Диапазон выходной мощности в аварийном режиме | 3,1-3,4 Вт |
| Тип аккумуляторного блока | Внешний литий-ионный (Li-Ion) |
| Параметры аккумуляторного блока | 3,7 В / 2,6 А·ч |
| Количество аккумуляторов в блоке | 1 шт |
| Размеры аккумуляторного блока, Д х Ш х В | 91 х 22,2 х 22,2 мм |
| Масса аккумуляторного блока, не более | 60 г |
| Минимальное время разряда при заряде 100% | 60 мин |
| Контроль процесса заряда / разряда | LED-индикатор зелёный / красный |
| Уровень ограничения выходного напряжения в режиме обрыва цепи нагрузки (холостого хода) | 65-82 В |
| Защита от входного перенапряжения | 295-420 В |
| Степень защиты корпуса | IP20 по ГОСТ 14254 (IEC 60529) |
| Защита от короткого замыкания | Есть |
| Гальваническая развязка | ~1,5 кВ, 50 Гц |
| Температура эксплуатации | +5 ... +40 °С |
| Вид климатического исполнения | УХЛ категории 4.2 по ГОСТ 15150 |
| Устойчивость к микросекундным импульсам большой энергии | 1 кВ (L-N), 2 кВ (L-PE, N-PE) |
| Сопротивление изоляции | > 200 МОм |
| Класс электробезопасности | I |
| Наработка до отказа | 50 000 ч |
| Габаритные размеры, Д х Ш х В | 244 х 30,5 х 22,7 мм |
| Масса нетто БАП (в сборе), не более | 250 г |
| Упаковка конверсионного модуля | 30 шт., 325 х 255 х 115 мм, 5,7 кг |
| Упаковка аккумуляторного блока | 30 шт., 260 х 105 х 110 мм, 1,8 кг |
