Кабель РК 75-4-11АИ Ч (м) Rexant 01-2692
Кабель РК 75-4-11АИ Ч (м) Rexant 01-2692

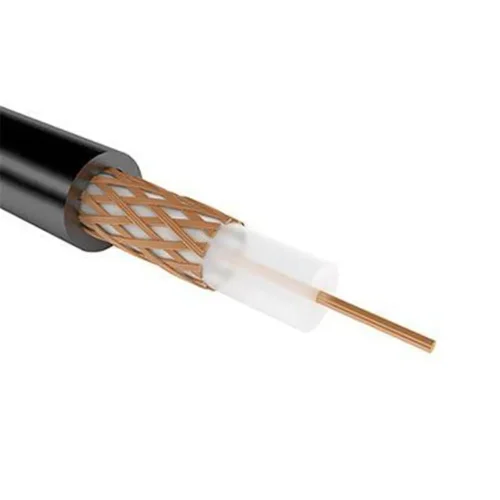

Кабель РК 75-4-11АИ Ч (м) Rexant 01-2692 - фото
Бренд:
RexantОписание и расшифровка РК 75-4-11АИ:
РК — радиочастотный кабель
75 — волновое сопротивление 75 Ом
4 — диаметр по изоляции
1 — кабель обычной теплостойкости со сплошной изоляцией
1 — номер разработки
АИ — для индивидуальных телевизионных антенн
Элементы конструкции РК 75-4-11АИ:
1.
РК — радиочастотный кабель
75 — волновое сопротивление 75 Ом
4 — диаметр по изоляции
1 — кабель обычной теплостойкости со сплошной изоляцией
1 — номер разработки
АИ — для индивидуальных телевизионных антенн
Элементы конструкции РК 75-4-11АИ:
1.
Характеристики
Бренд:
Rexant
Гарантия:
2 года
Код товара:
01-2692
Страна:
Страна-производитель.
Российская Федерация Беларусь
Норма упаковки:
1
Цена указана за:
1 Метр
Штрихкод:
04601004035843
Ед.изм.:
Метр
Категории
Всего просмотров этой страницы: 15
36,46 ₽
Доступные скидки
| Название | Скидка | Скидка, % | Цена |
|---|---|---|---|
| М.опт (заказ от 10 т.р.) | 1,82 ₽ | 5 | 34,64 ₽ |
| Опт (заказ от 50 т.р.) | 3,65 ₽ | 10 | 32,81 ₽ |
Сравнение
Справки по телефонам:
+7 (926) 669-80-69,
8-800-550-69-66 - звонок по России бесплатный
E-mail: info@elementsv.ru
8-800-550-69-66 - звонок по России бесплатный
E-mail: info@elementsv.ru
Описание
Описание и расшифровка РК 75-4-11АИ:
РК — радиочастотный кабель
75 — волновое сопротивление 75 Ом
4 — диаметр по изоляции
1 — кабель обычной теплостойкости со сплошной изоляцией
1 — номер разработки
АИ — для индивидуальных телевизионных антенн
Элементы конструкции РК 75-4-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка.
Назначение:
Кабели РК 75-4-11АИ предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
Электрическое сопротивление изоляции на 1 км длины при температуре 20 °C, ТОм, не менее - 5
Коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3
Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320
Напряжение начала внутренних разрядов в изоляции, кВ - 0,9
Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67
Условия прокладки РК 75-4-11АИ:
Эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно - продольной оси кабеля), не более: 10%
Величина монтажных изгибов: - при транспортировке - 30 мм
- при монтаже при температуре выше 5 °C - 15 мм
- при монтаже при температуре ниже 5 °C - 30 мм
Условия эксплуатации:
Максимально допустимая температура эксплуатации: –85° С
Минимально допустимая температура эксплуатации: –60° С, при изгибах –30 °C
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2
- ударных многократных нагрузок с ускорением до 1471 м/с2
- ударных одиночных нагрузок с ускорением до 9810 м/с2
- линейных нагрузок с ускорением до 4905 м/с2
- повышенного атмосферного давления до 300 кПа
- пониженного атмосферного давления до 0,67 кПа
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане
Минимальная наработка: при температуре +85 °C, ч. - 10000; 95 % ресурс, ч. - 15000
Минимальный срок службы РК 75-4-11АИ в нормальных условиях эксплуатации: 15 лет.
РК — радиочастотный кабель
75 — волновое сопротивление 75 Ом
4 — диаметр по изоляции
1 — кабель обычной теплостойкости со сплошной изоляцией
1 — номер разработки
АИ — для индивидуальных телевизионных антенн
Элементы конструкции РК 75-4-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка.
Назначение:
Кабели РК 75-4-11АИ предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
Электрическое сопротивление изоляции на 1 км длины при температуре 20 °C, ТОм, не менее - 5
Коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3
Коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320
Напряжение начала внутренних разрядов в изоляции, кВ - 0,9
Испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67
Условия прокладки РК 75-4-11АИ:
Эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно - продольной оси кабеля), не более: 10%
Величина монтажных изгибов: - при транспортировке - 30 мм
- при монтаже при температуре выше 5 °C - 15 мм
- при монтаже при температуре ниже 5 °C - 30 мм
Условия эксплуатации:
Максимально допустимая температура эксплуатации: –85° С
Минимально допустимая температура эксплуатации: –60° С, при изгибах –30 °C
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2
- ударных многократных нагрузок с ускорением до 1471 м/с2
- ударных одиночных нагрузок с ускорением до 9810 м/с2
- линейных нагрузок с ускорением до 4905 м/с2
- повышенного атмосферного давления до 300 кПа
- пониженного атмосферного давления до 0,67 кПа
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане
Минимальная наработка: при температуре +85 °C, ч. - 10000; 95 % ресурс, ч. - 15000
Минимальный срок службы РК 75-4-11АИ в нормальных условиях эксплуатации: 15 лет.
Технические характеристики
| Усточивость к УФ-излучению | Да |
| Изоляция | Полиэтилен низкой плотности (LDPE) |
| Бронированый | Нет |
| Цвет внешней оболочки | Черный |
| Материал внешней оболочки | |
| Тип внешнего проводника | Оплетка |
| Материал внутреннего проводника | Медь |
| Волновое сопротивление | 75 Ом |
| Диаметр внутреннего проводника | .62 мм |
| Материал внешнего проводника | Медь |
| Класс внутреннего проводника (Европейские стандарты) | 1 - однопроволочная |
| Рекомендуемая температура монтажа при протяжке с | -15 град.C |
| Рекомендуемая температура монтажа при протяжке по | 30 град.C |
| Допустимая температура при эксплуатации (без движения) с | -50 град.C |
| Допустимая температура при эксплуатации (без движения) по | 60 град.C |
| Для прокладки в грунте | Нет |
| Не содержит галогенов (согл. EN 50267-2-2) | |
| Наружный диаметр (прибл.) | 5.75 мм |
| Свободный от галогенов (согл. EN 60754-1/2) | |
| Покрытие внутреннего проводника | |
| Покрытие внешнего проводника | |
| Минимальный радиус изгиба при принудительном перематывании | |
| Минимальный радиус изгиба при свободном перемещении | |
| Минимальный радиус изгиба при стационарной экпалуатации | |
| Количество слоев экрана | |
| Тип изоляционного материала наружной оболочки | |
| Марка кабеля/провода |
Характеристики
Бренд | Rexant |
Гарантия | 2 года |
Код товара | 01-2692 |
Страна | Российская Федерация Беларусь |
Норма упаковки | 1 |
Цена указана за | 1 Метр |
Штрихкод | 04601004035843 |
Ед.изм. | Метр |
