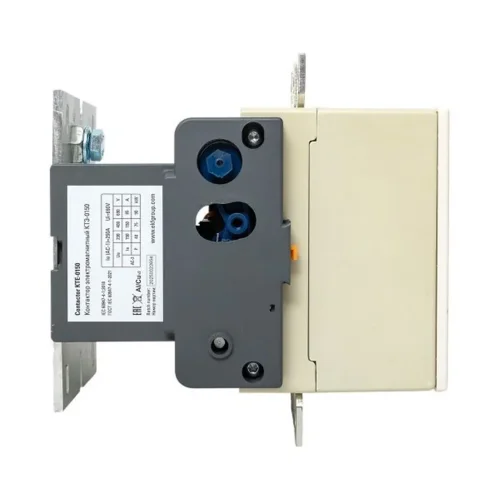

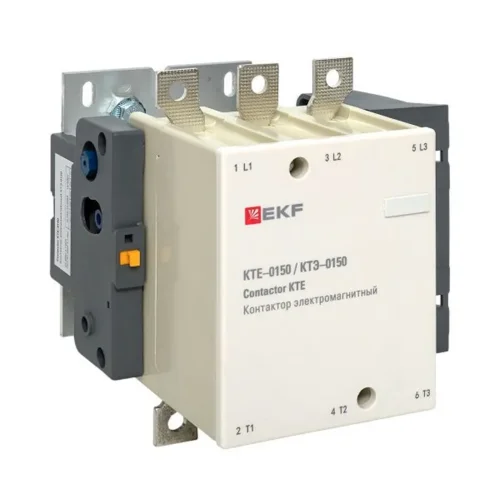

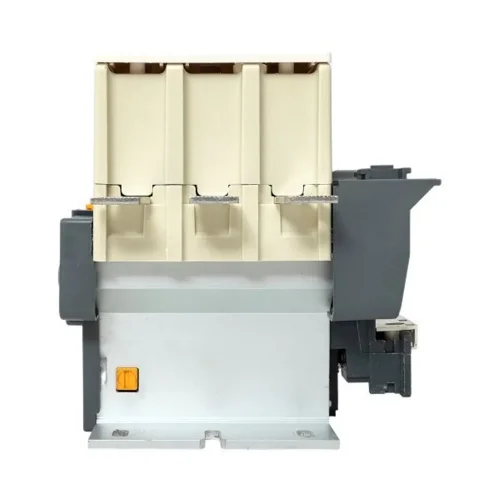

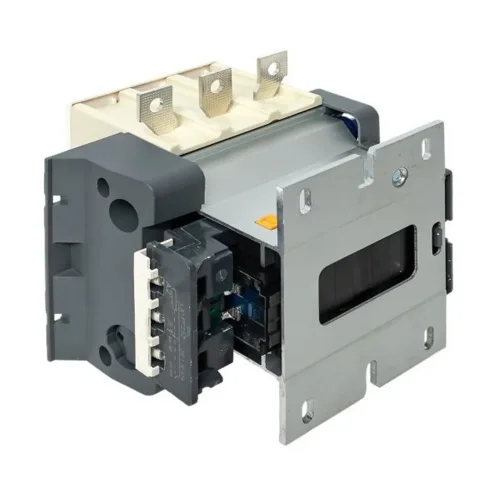

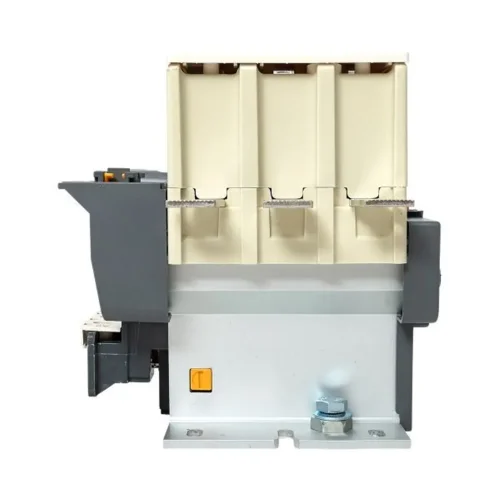

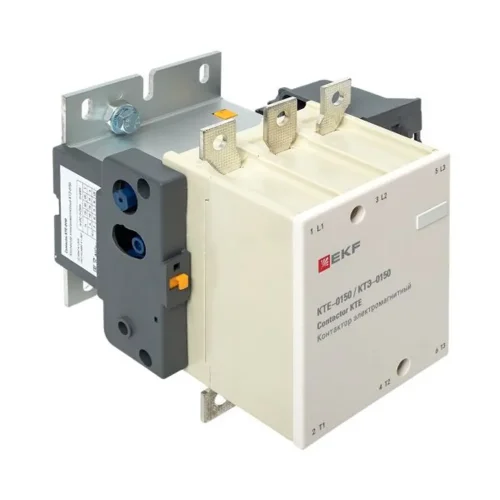

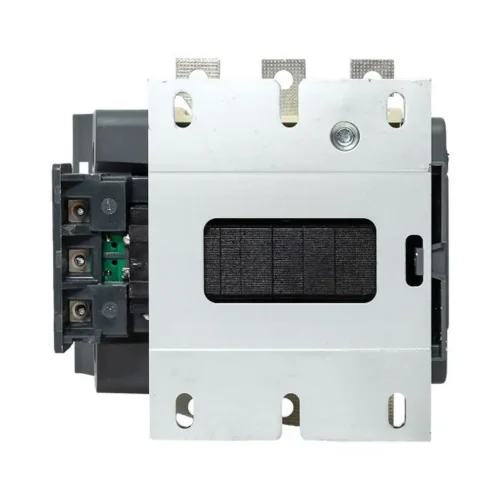

Контактор КТЭ 150А кат. 230В AC 1НО EKF ctr-b-150

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.
Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKFPROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

Технические характеристики

Модульное исполнение	Нет
Количество замыкающих главных контактов	3
Количество размыкающих главных контактов	0
Количество вспомогательных замыкающих контактов	1
Количество вспомогательных размыкающих контактов	0
Номинальный рабочий ток Ie при AC-3, 400 В	150 А
Номинальный рабочий ток Ie при AC-1, 400 В	250 А
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	195.5 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	253 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с	0 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по	0 В
Род тока включения	Переменный ток (AC)
Номинальная рабочая мощность (NEMA)	47 кВт
Тип изделия/компонента
