Трансформатор тока ТТЕ 30 150/5А кл. точн. 0.5S 5В.А EKF tte-30-150-0.5S/tc-30-150-0.5S

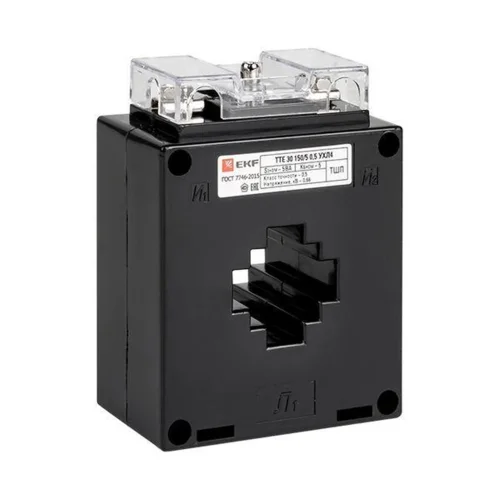

Трансформатор тока ТТЕ 30 150/5А кл. точн. 0.5S 5В.А EKF tte-30-150-0.5S/tc-30-150-0.5S - фото
Трансформатор тока ТТЕ 30 150/5А кл. точн. 0.5S 5В.А EKF tte-30-150-0.5S/tc-30-150-0.5S - фото 2
Трансформатор тока ТТЕ 30 150/5А кл. точн. 0.5S 5В.А EKF tte-30-150-0.5S/tc-30-150-0.5S - фото 3
Трансформатор тока ТТЕ 30 150/5А кл. точн. 0.5S 5В.А EKF tte-30-150-0.5S/tc-30-150-0.5S - фото 4
Бренд:
EKFОписание
• НАЗНАЧЕНИЕ
Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются:
1. Держатели для крепления на шине (кроме модификации ТТЭ-А);
2. Винты для крепления на шине (кроме модификации ТТЭ-А).
Трансформаторы тока ТТЭ (без встроенной шины с универсальным окном), ТТЭ-А (со встроенной шиной) торговой марки EKF используются для преобразования и передачи сигнала измерительной информации на устройства управления и защиты, а также измерительные приборы. Предназначены для электросетей, в которых переменный ток имеет номинальное напряжение не более 660 В и частоту 50 Гц.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются в приборах релейной защиты и устройствах для измерения тока благодаря своей высокой точности. Трансформаторы тока могут монтироваться в вводно-распределительных и иных устройствах, предназначенных для учета расхода электроэнергии в промышленности, на транспорте, сельском хозяйстве и коммунально-бытовом секторе.
• ПРИНЦИП ДЕЙСТВИЯ
Принцип действия трансформатора тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, необходимый для измерения с помощью стандартных измерительных приборов. Также трансформатор изолирует измерительные цепи от основной силовой цепи, имеющей высокое напряжение (до сотен киловольт). За счет этого обеспечивается безопасность измерений.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартной комплектации имеются:
1. Держатели для крепления на шине (кроме модификации ТТЭ-А);
2. Винты для крепления на шине (кроме модификации ТТЭ-А).
Технические характеристики
| Исполнение | Однофазный трансформатор тока |
| Класс точности | |
| Сертифицированный | Да |
| Диаметр отверстия | 31 мм |
| Высота наружной части | 31 мм |
| Диаметр отверстия | 31 мм |
| Диаметр отверстия | 23.6 мм |
| Высота отверстия | 31 мм |
| Количество вторичных обмоток | |
| С медной шиной | Нет |
| Номинальный первичный ток | 150 А |
| Быстрое закрепление | Нет |
| Присоединение вторичной обмотки | Винтовое соединение |
| Номинальная вторичная полная мощность | 5 В.А |
| Номинальный вторичный ток | 5 А |
| Номинальный коэффициент безопасности приборов | FS 10 |
| С защитой от прикосновения к токоведущим частям | Нет |
| Класс точности измерения | 0.5S |
Характеристики
Бренд
EKF
Серия
EKF
Ток
150 А
Гарантия
7 лет
Код товара
tte-30-150-0.5S
Страна
Российская Федерация
Норма упаковки
1
Цена указана за
1 шт.
Штрихкод
04690216001456
Ед.изм.
шт.
