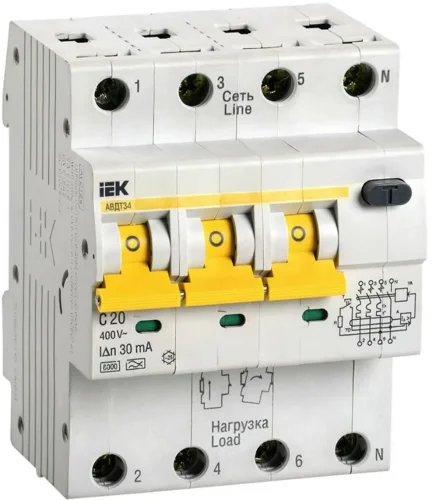

Выключатель автоматический дифференциального тока 4п C 20А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-020-C-30

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц.
АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки
Номинальный ток	20 А
Номинальное напряжение	400 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui
Номинальный ток утечки	.03 А
Тип по току утечки	A
Степень загрязнения (число)
Ширина в числах модульных расстояний	4
Частота (Гц)	50 Гц
Степень защиты IP	IP20
Количество защищенных полюсов	3
С коммутируемым нейтральным проводником	Да
Номинальная отключающая способность в соответствии с EN 60898	6 кА
Номинальная отключающая способность по IEC 60947-2	6 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки
Рабочая температура окружающей среды с
Рабочая температура окружающей среды по
Общее количество полюсов	4
Защита от ложного срабатывания
Номинальное импульсное напряжение
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
Характеристика отключения
Номинальная отключающая способность при коротком замыкании согласно EN 61009
