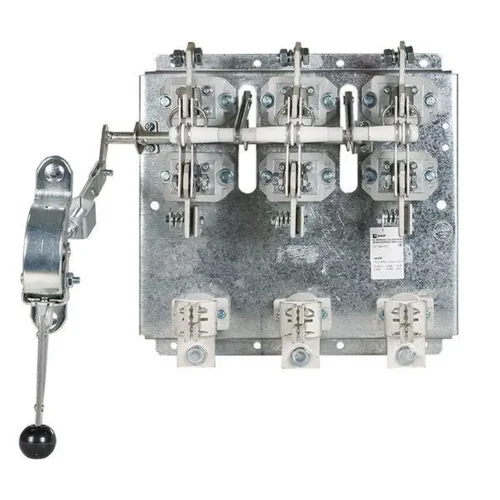

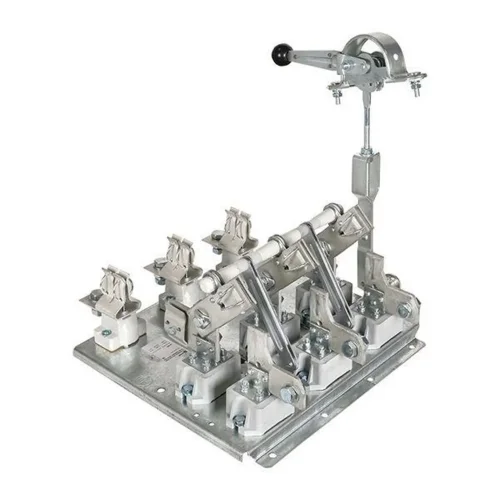

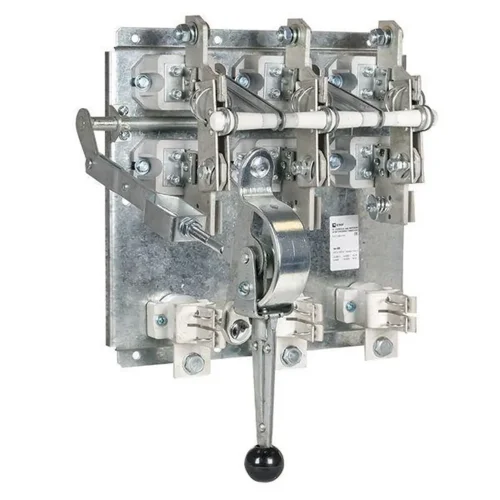

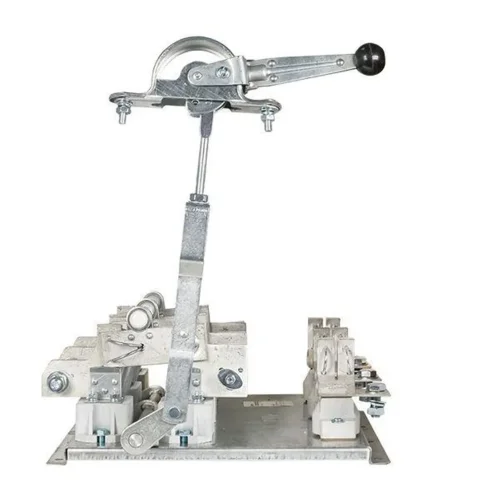

Разъединитель-предохранитель РПС-6 630А левый привод без ППН Basic EKF rps-r-630l

Разъединители-предохранители модели РП (РПБ/РПC) предназначены для пропускания номинальных токов, нечастых и неавтоматических коммутации силовых цепей без нагрузки в устройствах распределения электрической энергии частотой 50 Гц. Аппараты представляют собой трехполюсные разъединители, у которых каждый полюс имеет последовательно соединенный плавкий предохранитель и образует с ним единое устройство на общей панели. В конструкции аппарата применена контактная система ножевого типа с видимым разрывом цепи. Основными частями аппарата являются ножи контактные, вставки плавкие, контактные и шарнирные стойки, смонтированные на общей панели. Необходимое контактное нажатие обеспечивается пружинами на контактных стойках и сферическими шайбами на шарнирных стойках.

Технические характеристики

Ширина
Высота
Глубина
Номинальная мощность при AC-3, 400 В
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	630 А
Количество полюсов	3
Номинальное напряжение с	400 В
Номинальное напряжение по	400 В
Условный номинальный ток короткого замыкания Iq	32 кА
Степень защиты (IP) лицевой стороны	IP00
Количество вспомогательных переключающих контактов	0
С блокировкой	Нет
Тип присоединения главной электрической цепи	Болтовое соединение
Тип элемента управления
Исполнение в качестве главного выключателя
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw
Цвет элементов управления
Максимальное номинальное рабочее напряжение Ue переменного тока AC	1000 В
Моторный привод опционально	Нет
Независимый расцепитель	Нет
Конструктивное исполнение
Реверсивное исполнение
