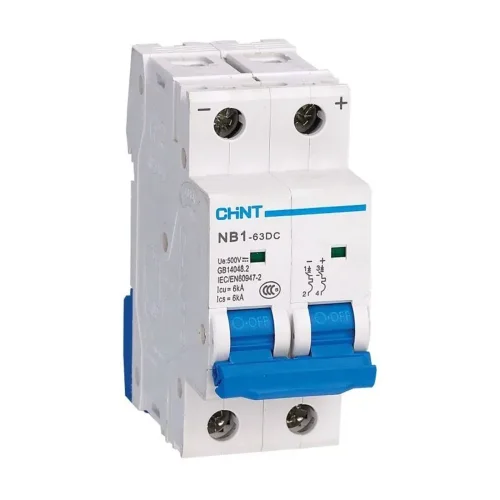

Выключатель автоматический модульный 2п C 10А 6кА NB1-63DC 500В DC (R) CHINT 182718

Модульные автоматические выключатели серии NB1-63DC предназначены для применения в сетях постоянного тока напряжением 1000 В с током до 63 А для нечастых включений и отключений цепи при номинальной нагрузке, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах систем автоматизации и управления промышленными процессами, транспорта, возобновляемой энергетики и т.д.).

Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальное рабочее напряжение – DC250B (1P); DC500B (2P); DC1000B (4P)
Тип характеристики мгновенного срабатывания – C (7?10In)
Отключающая способность – 6кA
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – A
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NB1-63DC могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатыванияXF9J;
- независимый расцепитель S9 или расцепитель минимального напряжения V9.

Технические характеристики

Частота
Род тока	Постоянный ток (DC)
Глубина монтажа, установки
Номинальный ток	10 А
Номинальное напряжение	500 В
Частота с	50 Гц
Частота по	60 Гц
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	300 В
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	2
Степень защиты IP	IP20
Количество защищенных полюсов	2
С коммутируемым нейтральным проводником
Номинальная отключающая способность в соответствии с EN 60898	6 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
Рабочая температура окружающей среды с	-35 град.C
Рабочая температура окружающей среды по	70 град.C
Общее количество полюсов	2
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
Номинальное импульсное напряжение	4 кВ
