Выключатель автоматический модульный 1п C 80А 10кА NXB-125 (R) CHINT 816123

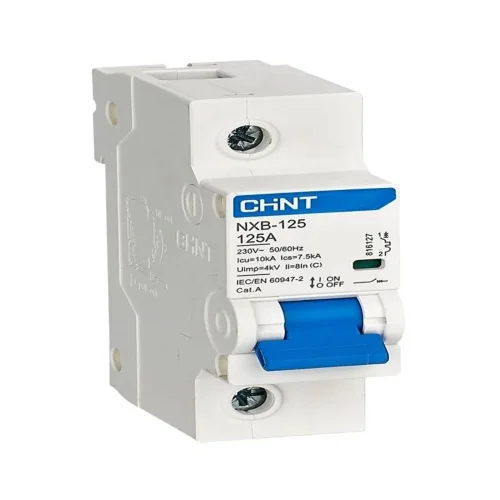

Выключатель автоматический модульный 1п C 80А 10кА NXB-125 (R) CHINT 816123 - фото
Бренд:
CHINT✍ Описание
"Модульные автоматические выключатели серии NXB-125 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P; 2P; 3P; 4P
Тип характеристики мгновенного срабатывания – C(8In–20%), D(12In–20%)
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX3-X3;
- сигнальный контакт аварийного срабатывания AL-X3;
- независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3)."
Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P; 2P; 3P; 4P
Тип характеристики мгновенного срабатывания – C(8In–20%), D(12In–20%)
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-125 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX3-X3;
- сигнальный контакт аварийного срабатывания AL-X3;
- независимый расцепитель SHT-H3 или расцепитель минимального/максимального напряжения (OUVT-X3; UVT-X3; OVT-X3)."
Технические характеристики
| Частота | 50 Гц |
| Род тока | Переменный ток (AC) |
| Глубина монтажа, установки | 77.8 мм |
| Номинальный ток | 80 А |
| Номинальное напряжение | 230 В |
| Частота с | 50 Гц |
| Частота по | 60 Гц |
| Характеристика срабатывания | C |
| Номинальное напряжение изоляции Ui | 500 В |
| Степень загрязнения (число) | 2 |
| Ширина в числах модульных расстояний | 1.5 |
| Степень защиты IP | IP20 |
| Количество защищенных полюсов | 1 |
| С коммутируемым нейтральным проводником | Нет |
| Для скрытого монтажа | |
| Сечение однопроволочного проводника с | 1 кв.мм |
| Сечение однопроволочного проводника по | 25 кв.мм |
| Сечение многопроволочного гибкого проводника с | 1 кв.мм |
| Сечение многопроволочного гибкого проводника по | 25 кв.мм |
| Рабочая температура окружающей среды с | -25 град.C |
| Рабочая температура окружающей среды по | 40 град.C |
| Общее количество полюсов | 1 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | 10 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 10 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 10 кА |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 10 кА |
| Номинальное импульсное напряжение | 4 кВ |
