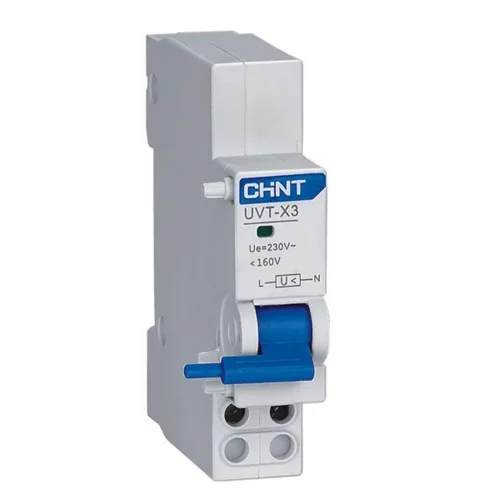

Расцепитель минимального напряжения UVT-X1 для NXB-63 (R) CHINT 814987

Расцепитель минимального напряжения серии UVT-X3 предназначен для аварийного отключения автоматического выключателя при обнаружении снижения фазного напряжения, также может быть использован для дистанционного отключения автоматического выключателя. При установке расцепителя минимального напряжения включение автоматического выключателя возможно только при наличии напряжения на расцепителе. При обрыве цепи управления, отсутствии напряжения питания, а также при значительном снижении уровня напряжения происходит автоматическое отключение выключателя.
Расцепитель серии UVT-X3 применяется с автоматическими выключателями серии NXB-125; он устанавливается с правой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Напряжение управления – АС230В
Напряжение отключения – 0,7?0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Напряжение неотключения – 0,85?1,10 Us
Электрическая износостойкость – 4000 циклов В/О
Механическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм

Технические характеристики

С выдержкой времени	Нет
Подходит для выключатель нагрузки	Да
Подходит для реле перегрузки	Нет
Тип подключения	Винтовое соединение
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	230 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по	230 В
Номинальное напряжение питания цепи управления Us постоянного тока DC с
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Подходит для выключателя защиты двигателя	Нет
Подходит для силового выключателя	Да
Род тока включения	Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов
Количество нормально разомкнутых (НО) контактов
Количество переключающих контактов
