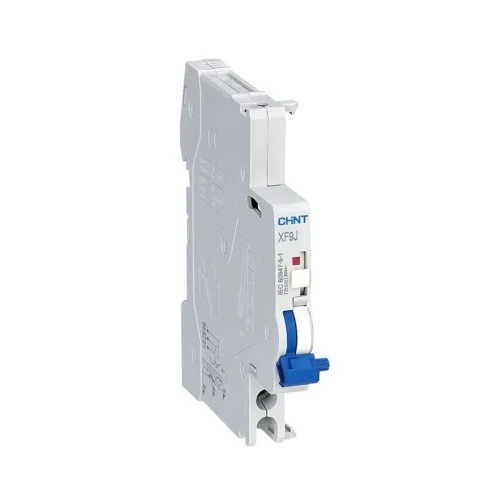

Контакт сигнальный XF9J для NB1 (R) CHINT 184996

Сигнальный контакт серии XF9J предназначен для сигнализации аварийного срабатывания (перегрузка или короткое замыкание).
Контакты XF9J не меняют своего состояния, если выключатель отключен вручную. Возврат в исходное состояние после автоматического срабатывания происходит ручным сбросом (переключение механического рычажка на передней части корпуса контакта). Рычаг «тест» предназначен для имитации аварии во время обслуживания и проверки выключателей.
Контакт серии XF9J устанавливается с левой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Количество контактов – 1НО+1НЗ
Категория применения – AС12, DC12
Механическая износостойкость – 10000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 9 мм
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов

Сигнальный контакт серии XF9J может применяться с выключателями следующих серий NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXB-63, NXB-63H, NXB-63S.

Технические характеристики

Способ монтажа	Монтаж сбоку
Исполнение
Цоколь (патрон) лампы
Номинальный рабочий ток Ie при AC-15, 230 В	6 А
Тип подключения
Количество переключателей сигнала неисправности
Количество нормально замкнутых (НЗ) контактов	1
Количество нормально разомкнутых (НО) контактов	1
Количество переключающих контактов	0
