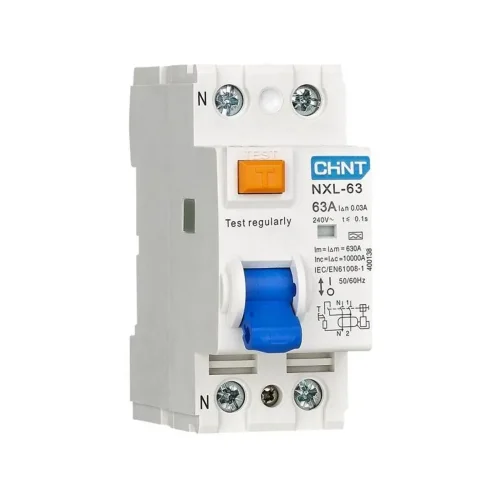

Выключатель дифференциального тока (УЗО) 2п 32А 30мА тип AC NXL-63 6кА (R) CHINT 280722

Выключатели дифференциального тока (ВДТ или УЗО) серии NXL-63 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность ВДТ серии NXL-63 нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 16 А до 63 А
Исполнение по числу полюсов – 1P+N; 3P+N
Ном. отключающий дифференциальный ток – 10 мА;30 мA; 100 мA; 300 мA
Тип ВДТ – A, AC
Конструктив устройства – электромеханический
Электрическая износостойкость – 2000 циклов В/О
Механическая износостойкость – 20000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов

Технические характеристики

Способ монтажа
Глубина монтажа, установки
Номинальный ток	32 А
Номинальное напряжение	230 В
Номинальное напряжение изоляции Ui	500 В
Количество полюсов	2
Регулируемое время задержки
Номинальный ток утечки	.03 мА
Тип по току утечки	Переменный ток (AC)
Селективная защита	Нет
Номинальная предельная наибольшая отключающая способность (Icw)	6 кА
Устойчивость к импульсам тока
Строительный размер (в соответствии с DIN 43880)
Степень загрязнения (число)	2
Ширина в числах модульных расстояний
С кратковременной задержкой отключения
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Номинальная отключающая способность в соответствии с EN 60898
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	40 град.C
Возможна дополнительная комплектация
Регулировка тока утечки
Номинальное импульсное напряжение	4 кВ
