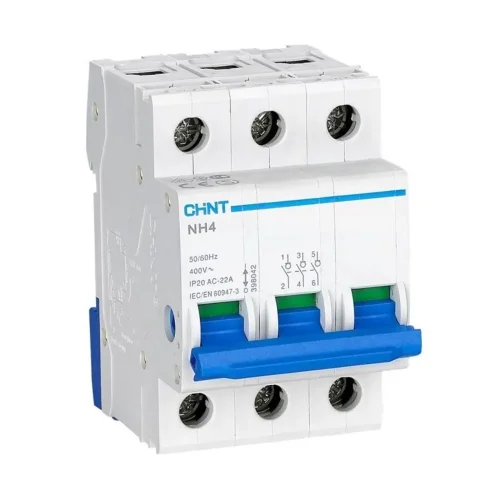

Выключатель нагрузки 3п 100А NH4 (R) CHINT 398042

Выключатели-разъединители (выключатели нагрузки) серии NH4 предназначены для применения в сетях переменного тока напряжением до 415 В частотой 50/60 Гц с номинальным током до 125 А для включений и отключений нагрузок при номинальном токе в электроустановках жилых, общественных и промышленных зданий.
Выключатели-разъединители серии NH4 рекомендованы для применения в качестве вводных аппаратов конечных распределительных щитов для гарантированного отключения оборудования при проведении обслуживания или замены оборудования.

Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальный кратковременно выдерживаемый ток –12Ie/ 1с
Механическая износостойкость – 8500 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – AС22А
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK

Технические характеристики

Исполнение	Выключатель ВКЛ/ОТКЛ
Номинальная мощность при AC-3, 400 В	40 кВт
Количество вспомогательных замыкающих контактов
Количество вспомогательных размыкающих контактов
Номинальный ток длительной нагрузки Iu	100 А
Количество полюсов	3
Номинальный рабочий ток Ie при AC-3, 400 В	100 А
С нулевым положением	Нет
Материал корпуса	Пластик
С возвратом в нулевое положение	Нет
Степень защиты (IP) лицевой стороны	IP20
Количество вспомогательных переключающих контактов
Тип присоединения главной электрической цепи	Винтовое соединение
Тип элемента управления	Рычаг
Подходит для монтажа на основании	Нет
Подходит для закрепления на лицевой панели	Нет
Подходит для распределительного щита	Да
Подходит для промежуточного монтажа	Нет
Комплектное устройство в корпусе	Нет
Степень защиты с передней стороны (NEMA)
