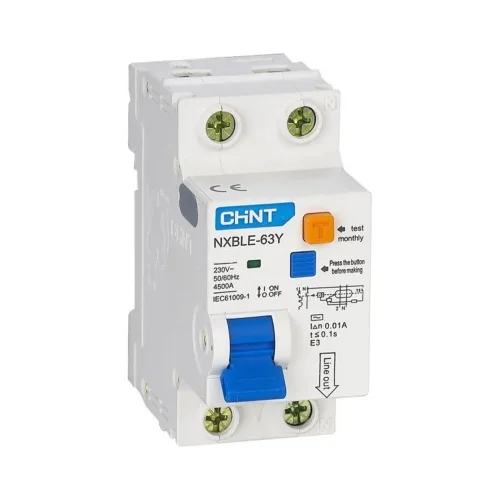

Выключатель автоматический дифференциального тока 1п+N C 16А 30мА электрон. тип AC 4.5кА NXBLE-63Y (R) CHINT 105542

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-63Y предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NXBLE-63Y нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 6 А до 63 А
Исполнение по числу полюсов – 1P+N
Тип характеристики мгновенного срабатывания – С, D
Отключающая способность – до 4500 А
Ном. отключающий дифференциальный ток – 10 мA; 30 мA
Тип АВДТ – AC
Конструктив устройства – электронный
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов

АВДТ серии NXBLE-63Y дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки	75 мм
Номинальный ток	16 А
Номинальное напряжение	230 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	500 В
Номинальный ток утечки	.03 А
Тип по току утечки	Переменный ток (AC)
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	2
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Количество защищенных полюсов
С коммутируемым нейтральным проводником	Да
Номинальная отключающая способность в соответствии с EN 60898	4.5 кА
Номинальная отключающая способность по IEC 60947-2	4.5 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки	Нет
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	40 град.C
Общее количество полюсов	2
Защита от ложного срабатывания
Номинальное импульсное напряжение	4 кВ
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1	4.5 кА
Характеристика отключения	Без выдержки времени
Номинальная отключающая способность при коротком замыкании согласно EN 61009
