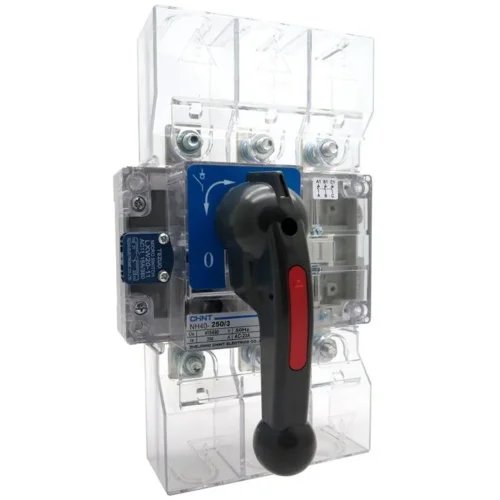

Выключатель-разъединитель 3п 100А стандарт. рукоятка управ. NH40-100/3 CHINT 393529

Выключатели – разъединители/рубильники NH40 предназначены для коммуникации силовых электрических цепей переменного тока номинальным напряжением до 690 В номинальной частоты 50Гц и постоянного тока на номинальное напряжение до 440 В .
Используются для установки в низковольтные комплектные устройства,как ВРУ жилых и промышленных зданий,распределительные шкафы,ящики управления и другие.

Технические характеристики

Ширина
Высота
Глубина
Номинальная мощность при AC-3, 400 В	40 кВт
Номинальное напряжение изоляции Ui
Глубина корпуса
Ширина корпуса
Высота корпуса
Количество вспомогательных замыкающих контактов	1
Количество вспомогательных размыкающих контактов	1
Номинальный ток длительной нагрузки Iu	100 А
Количество полюсов	3
С осью
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Длина
Условный номинальный ток короткого замыкания Iq	5 кА
Ширина поперечного сечения
Степень защиты (IP) лицевой стороны	IP20
Количество вспомогательных переключающих контактов	0
С блокировкой	Нет
Тип присоединения главной электрической цепи
Тип элемента управления	Рукоятка поворотная удлиненная
Исполнение в качестве главного выключателя	Да
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw	5 кА
Цвет элементов управления	Черный
Подходит для закрепления на лицевой панели
Подходят для монтажа на сборные шины
Максимальное номинальное рабочее напряжение Ue переменного тока AC	690 В
С контролем за предохранителями
Моторный привод опционально	Нет
Независимый расцепитель
Конструктивное исполнение	Комплектное устройство в корпусе
Номин. постоянный ток при AC-21, 400 В
Коммутируемая мощность при 400 В
Реверсивное исполнение	Нет
Номин. постоянный ток при AC-23, 400 В
Тип изделия/компонента
