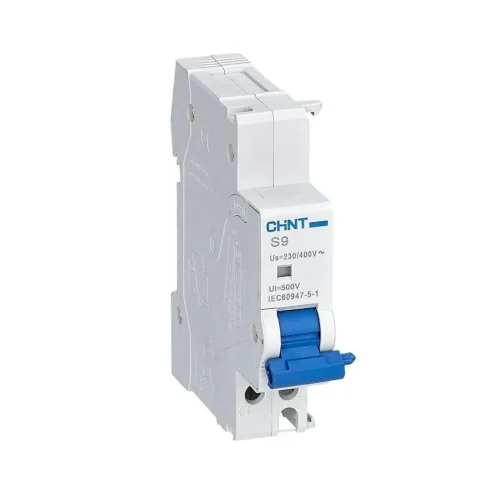

Расцепитель независимый S9 AC/DC 12В для NB1 (R) CHINT 184963

Независимый расцепитель серии S9 предназначен для дистанционного отключения выключателей. Он представляет собой электромагнит, который воздействует на механизм расцепления выключателя, устанавливается с левой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Напряжение управления – АС230В, AC400В, AC/DC24В, AC/DC48В
Режим управления – импульсный
Напряжение отключения – 0,7–0,35 Us
Напряжение гарантированного невключения – 0,35 Us
Напряжение неотключения – 0,85–1,10 Us
Механическая износостойкость – 4000 циклов В/О
Электрическая износостойкость – 4000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм

Независимый расцепитель серии S9 может применяться с выключателями следующих серий NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB1-63, NB1-63H, NB1-63DC, NB8-40J, NB8-63M.

Технические характеристики

Подходит для выключатель нагрузки
Подходит для реле перегрузки
Тип подключения
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с	12 В
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
Номинальное напряжение питания цепи управления Us постоянного тока DC с	12 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по
Подходит для выключателя защиты двигателя
Подходит для силового выключателя
Разработан как включающая катушка
Выполнен в виде отключающей катушки
Начальное значение без выдержки расцепителя корот.замыкания - диапазон настройки
Конечное значение без выдержки расцепителя коротк.замыкания - диапазон настройки
Род тока включения	Переменный ток (AC)/Постоянный ток (DC)
Количество нормально замкнутых (НЗ) контактов	0
Количество нормально разомкнутых (НО) контактов	0
Количество переключающих контактов	1
