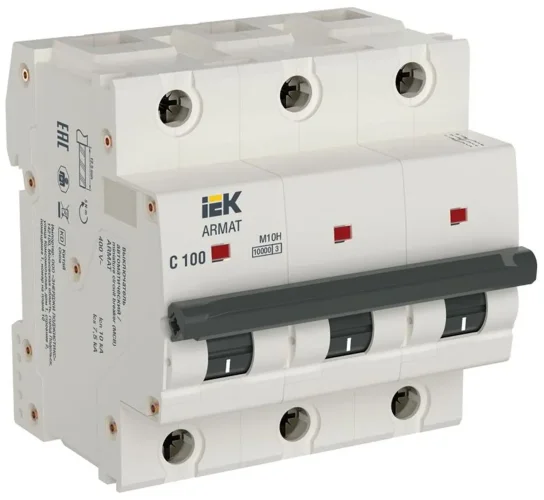

Выключатель автоматический модульный 3п C 100А M10H ARMAT IEK AR-M10H-3-C100

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Технические характеристики

Частота	50 Гц
Род тока	Переменный ток (AC)
Глубина монтажа, установки
Номинальный ток	100 А
Номинальное напряжение	400 В
Частота с	50 Гц
Частота по	50 Гц
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	690 В
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	3
Степень защиты IP	IP20
Количество защищенных полюсов	3
С коммутируемым нейтральным проводником
Для скрытого монтажа
Сечение однопроволочного проводника с	1 кв.мм
Сечение однопроволочного проводника по	50 кв.мм
Сечение многопроволочного гибкого проводника с	1 кв.мм
Сечение многопроволочного гибкого проводника по	35 кв.мм
Рабочая температура окружающей среды с	-40 град.C
Рабочая температура окружающей среды по	70 град.C
Общее количество полюсов	3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	10 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
Номинальное импульсное напряжение	6 кВ
