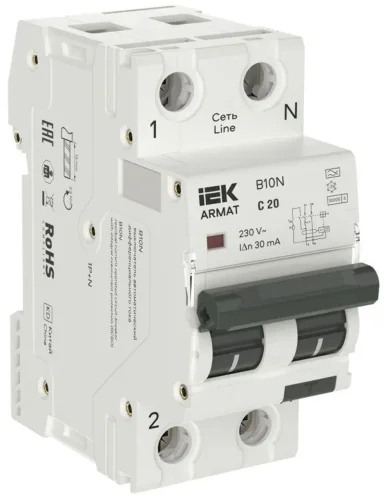

Выключатель автоматический дифференциального тока 2п (1P+NP) C 20 30мА тип A АВДТ B10N 36мм ARMAT IEK AR-B10N-1N-C020A030

Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B10N с топологией полюсов 1P+N - надежное решение для промышленности, энергетики и бытового применения. Номинальная наибольшая отключающая способность 10 кА гарантирует надежную работу устройства даже при высоких токах короткого замыкания. Топология полюсов B10N 1P+N означает, что функции защиты от токов перегрузки и короткого замыкания, а также дугогасительная ферромагнитная решетка реализованы в фазном полюсе. Независимый механизм свободного расцепления с мгновенной коммутацией обеспечивает безопасное включение, а защитная шторка вывода исключает неправильное подключение и ошибку при монтаже проводников. Подключение шинами PIN и FORK реализовано сверху и снизу устройства. B10N 1P+N позволяет присоединять любые дополнительные модульный устройства ARMAT серии AUX (дополнительные контакты и расцепители), а также поворотную рукоятку типа RHN, блокировку рукоятки взвода типа HLC и заглушку вывода пломбировочную типа OTL. Модельный ряд включает в себя устройства с номинальными токами от 6 А до 63 А, с характеристиками срабатывания по сверхтоку B и C, типом защитной характеристики по дифференциальному току A, с номинальными дифференциальными токами отключения 30, 100, 300 мА.

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки	76 мм
Номинальный ток	20 А
Номинальное напряжение	230 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui
Номинальный ток утечки	.03 А
Тип по току утечки	A
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	2
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Количество защищенных полюсов	1
С коммутируемым нейтральным проводником	Да
Номинальная отключающая способность в соответствии с EN 60898	10 кА
Номинальная отключающая способность по IEC 60947-2	10 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки
Рабочая температура окружающей среды с
Рабочая температура окружающей среды по
Общее количество полюсов	2
Защита от ложного срабатывания
Номинальное импульсное напряжение
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
Характеристика отключения
Номинальная отключающая способность при коротком замыкании согласно EN 61009
