Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип AC 6кА Systeme9 230В SE S9D51632

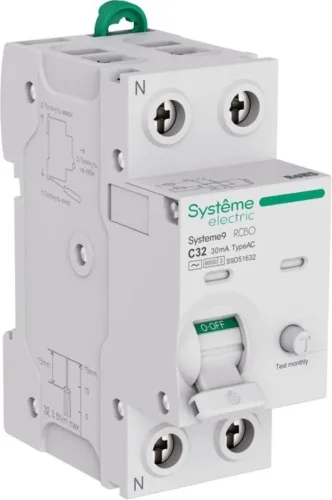

Выключатель автоматический дифференциального тока 2п (1P+N) C 32А 30мА тип AC 6кА Systeme9 230В SE S9D51632 - фото
Бренд:
Systeme Electric✍ Описание
Автоматический выключатель дифференциального тока (АВДТ) S9D, серии Systeme9, Systeme Electric, 1P+N, номинальный ток 32 А, характеристика C, Icn = 6 кА, ток утечки = 30 мА, тип AC. Соответствует требованиям стандартов ГОСТ IEC 61009-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 230 В. Предназначен для защиты цепей от сверхтоков и для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и раздельными индикаторами срабатывания по причине возникновения сверхтока или тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.
Технические характеристики
| Род тока | Переменный ток (AC) |
| Глубина монтажа, установки | 45 мм |
| Номинальный ток | 32 А |
| Номинальное напряжение | 230 В |
| Характеристика срабатывания | C |
| Номинальное напряжение изоляции Ui | 500 В |
| Номинальный ток утечки | .03 А |
| Тип по току утечки | Переменный ток (AC) |
| Степень загрязнения (число) | 3 |
| Ширина в числах модульных расстояний | 2 |
| Частота (Гц) | 50/60 Гц |
| Степень защиты IP | IP20 |
| Количество защищенных полюсов | 1 |
| С коммутируемым нейтральным проводником | Да |
| Номинальная отключающая способность в соответствии с EN 60898 | |
| Номинальная отключающая способность по IEC 60947-2 | 6 кА |
| Для скрытого монтажа | |
| Сечение однопроволочного проводника с | 25 кв.мм |
| Сечение однопроволочного проводника по | 25 кв.мм |
| Сечение многопроволочного гибкого проводника с | 16 кв.мм |
| Сечение многопроволочного гибкого проводника по | 16 кв.мм |
| С устройством блокировки | |
| Рабочая температура окружающей среды с | -5 град.C |
| Рабочая температура окружающей среды по | 60 град.C |
| Общее количество полюсов | 2 |
| Защита от ложного срабатывания | |
| Номинальное импульсное напряжение | 4 кВ |
| Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 6 кА |
| Характеристика отключения | Без выдержки времени |
| Номинальная отключающая способность при коротком замыкании согласно EN 61009 |
