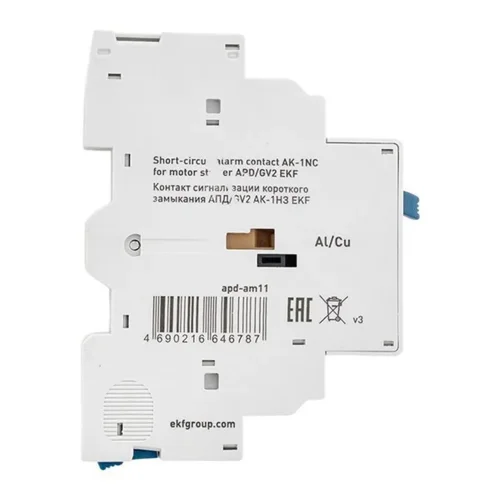

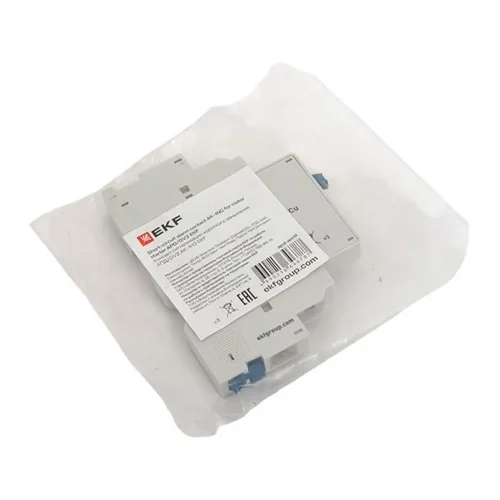

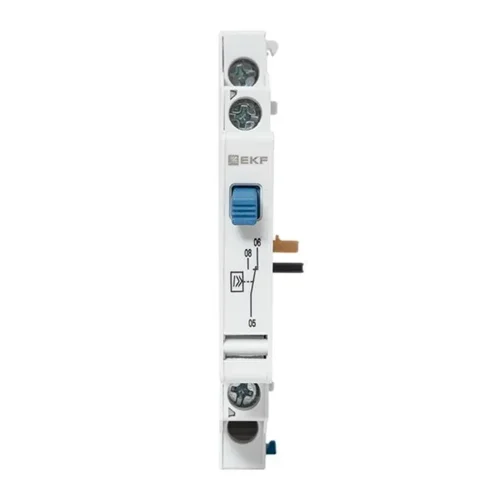

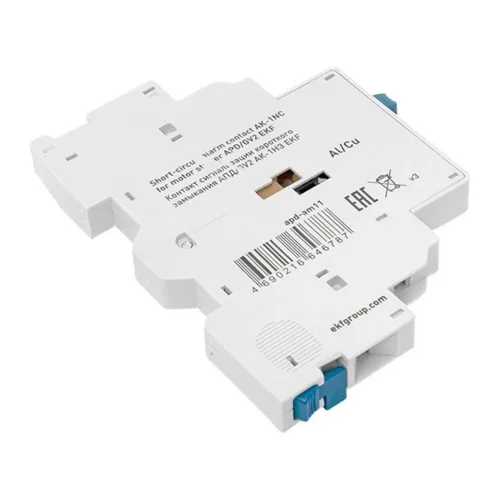

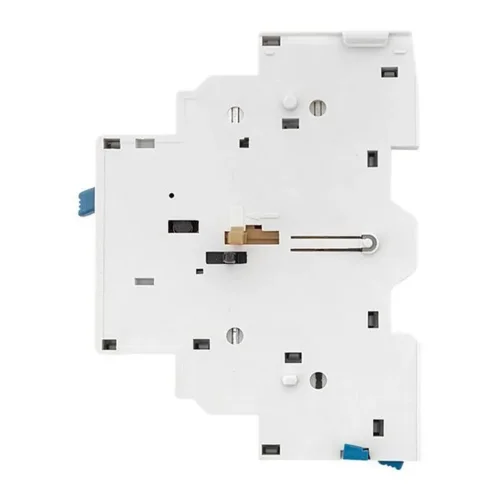

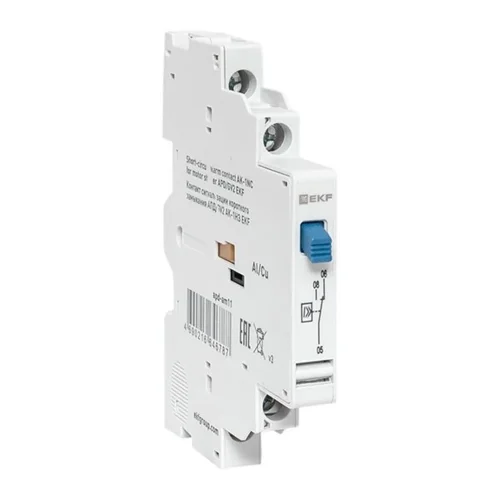

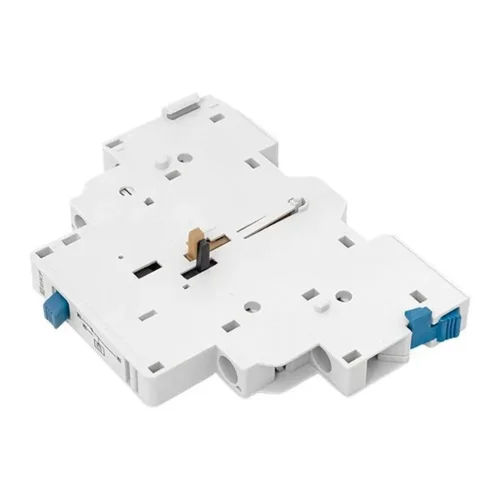

Контакт сигнализации короткого замыкания АПД/GV2 АК-1НЗ EKF apd-am11

Дополнительный аксессуар для автомата пуска (защиты) двигателя. Специальный контакт, который срабатывает только при аварийном отключении АПД по причине перегрузки. Имеет собственную кнопку возврата (сброса) и индикатор (флажок) срабатывания. В нормальном состоянии и при обычном включении/выключении кнопками его контакты не меняются. Когда тепловой расцепитель отключает АПД из-за перегрузки, механизм аварийного контакта срабатывает: НО контакт замыкается, а НЗ — размыкается. При этом флажок переключается, визуально указывая на аварию. Этот контакт используется исключительно для сигнализации "АВАРИЯ" или "ПЕРЕГРУЗКА". Он подает сигнал на аварийную лампу, звуковую сирену или на контроллер, что двигатель отключился не по команде, а из-за срабатывания защиты. Устанавливается на АПД сбоку (слева). Используется для АПД-32 и GV2P.

Технические характеристики

Способ монтажа	Монтаж сбоку
Исполнение	Частично (наполовину) интегрируемый
Цоколь (патрон) лампы
Номинальный рабочий ток Ie при AC-15, 230 В	6 А
Подходит для количества полюсов
Тип подключения	Винтовое соединение
Подходит для выключателя защиты двигателя
Подходит для силового выключателя
Количество переключателей сигнала неисправности	2
Количество нормально замкнутых (НЗ) контактов	1
Количество нормально разомкнутых (НО) контактов	1
Количество переключающих контактов	0
