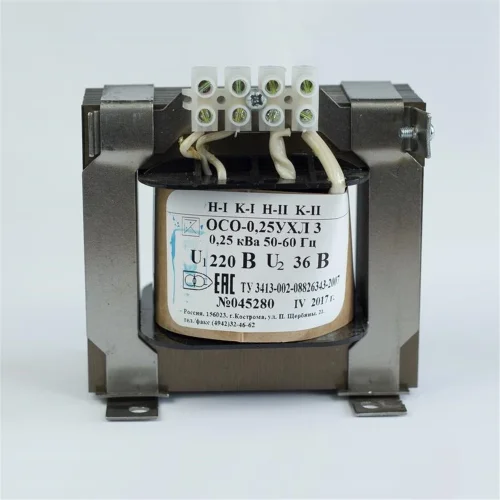

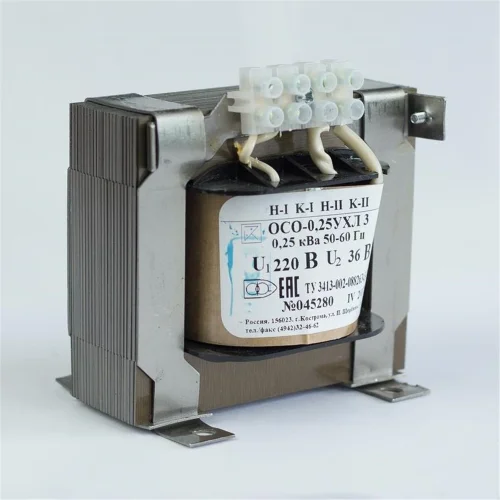

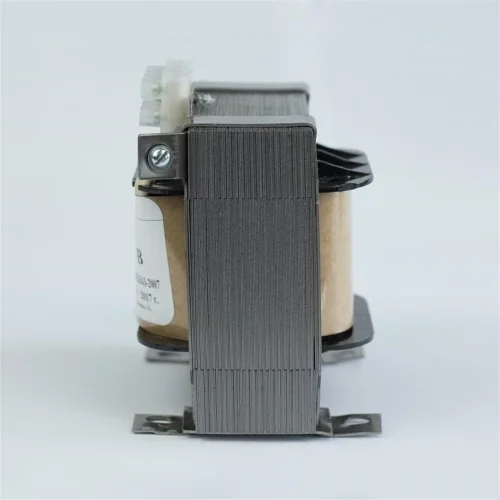

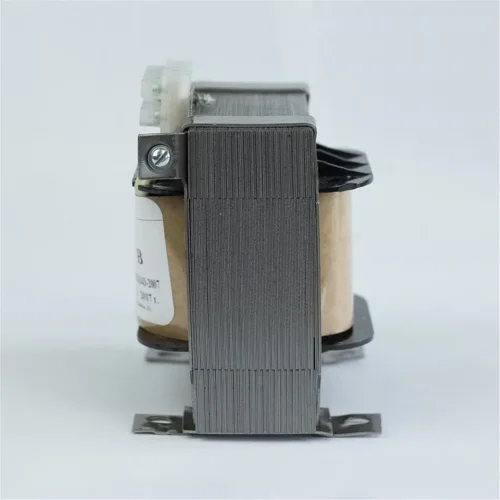

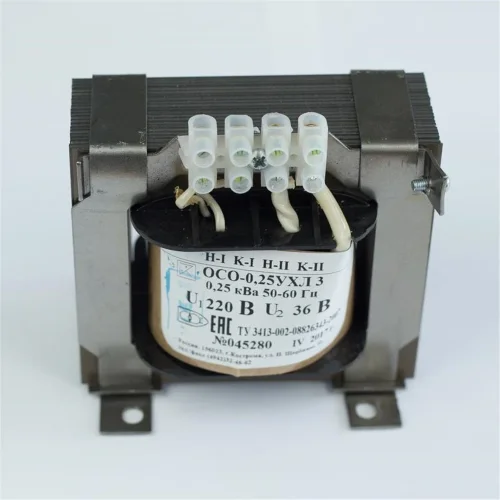

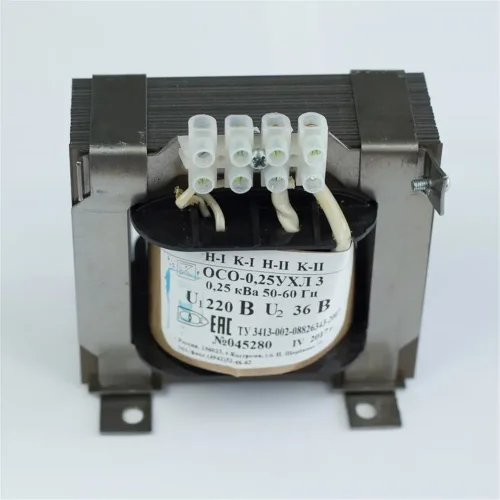

Трансформатор ОСО-0.25-09 220/24В УХЛ3 Кострома ОС0000002215

• НАЗНАЧЕНИЕ
Понижающие трансформаторы ОСО (однофазные) торговой марки Костромское ФГУ ИК-1 предназначены для преобразования переменного напряжения одной величины 380/220В в напряжение другой величины 110; 42;36;24;12В.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяются для питания цепей управления местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования.
• ПРИНЦИП ДЕЙСТВИЯ
Однофазный трансформатор состоит из двух обмоток . При подключении к источнику переменный ток создает переменный магнитный поток, который замыкаясь по сердечнику пронизывает витки как первичной так и вторичной обмоток трансформатора, индуцируя в них ЭДС. При соединении вторичной обмотки с нагрузкой в ней под действием ЭДС возникнет переменный ток. Таким образом, электрическая энергия передается из первичной цепи трансформатора во вторичную.

Технические характеристики

Ширина	124 мм
Высота	126 мм
Глубина	89 мм
Модульное исполнение
Материал проводника
Степень защиты IP	IP00
Первичное напряжение 1 с	220 В
Первичное напряжение 1 по	220 В
Кольцевой (тороидальный) сердечник
Разработанный энергосберегающий трансформатор
Разработан как трансформатор безопасности	Да
Выполненный как изолирующий трансформатор
Защита от короткого замыкания
Вторичное напряжение 1 с	24 В
Вторичное напряжение 1 по	24 В
Вторичное напряжение 2 с
Вторичное напряжение 2 по
Номинальная полная мощность	250 В.А
