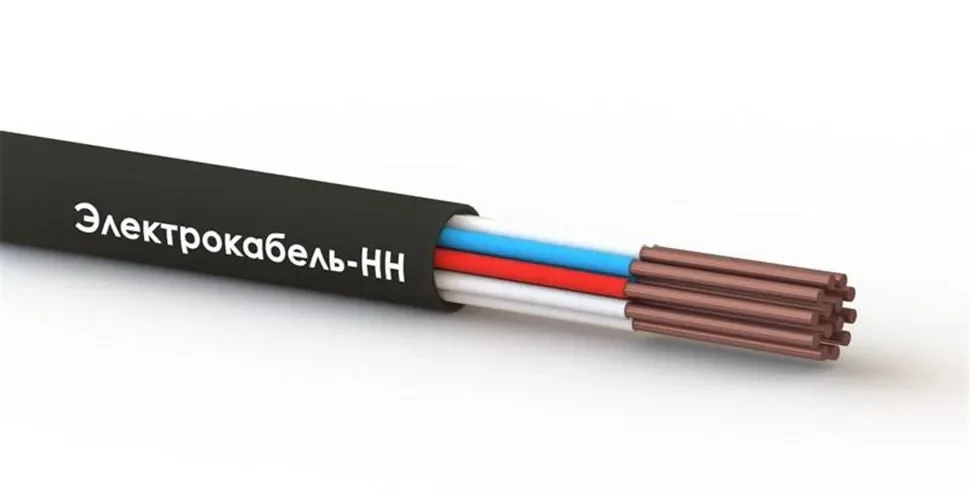

Кабель КВВГнг(А)-LS 14х1.5 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-00006524

контрольные кабели с медными жилами, с пластмассовой изоляцией пониженной пожарной опасности в поливинилхлоридной оболочке пониженной пожарной опасности, предназначенные для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Область применения кабелей:
КВВГнг(А)-LS - для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель;
Номинальные сечения токопроводящих жил кабелей, мм2:0.75; 1,0; 1,5; 2,5, 4, 6, 10 Число токопроводящих
жил: 4, 5, 7, 10, 14, 19, 27, 37.
Кабели изготавливаются в климатическом исполнении УХЛ категорий размещения 1- 5 по ГОСТ 15150.
Класс пожарной опасности кабелей по ГОСТ 31565-2012 П1б.8.2.2.2.
Условия безопасной эксплуатации и монтажа.
Прокладка кабелей должна соответствовать требованиям действующих «Правил устройства электро-
установок».
Кабели могут быть проложены без предварительного подогрева при температуре не ниже -150С.
Радиус изгиба кабелей при прокладке и монтаже должен быть не менее 12Dн для кабелей КВВГнг(А)-LS, где Dн- наружный диаметр кабеля.
Усилие натяжения кабеля при прокладке и монтаже не должно создавать в токопроводящих жилах растягивающее напряжение более 4 кг/мм2.
Кабели должны не распространять горение при прокладке в пучках по ГОСТ IEC 60332-3-22-2011.
Кабели должны быть стойкими к воздействию температур окружающей среды от -50 (-60 для кабелей исполнения –ХЛ) до +50оС.
Условия хранения, транспортирования.
Хранение и транспортирование кабелей должны осуществляться в соответствии с ГОСТ 18690.. Условия хранения кабелей в части воздействия климатических факторов внешней среды должны соответствовать условиям хранения ОЖ4 по ГОСТ 15150-69. Допускается хранение кабелей на барабанах в обшитом виде под навесом - не более 5 лет, в закрытых помещениях - не более 10 лет. Транспортирование кабелей должно производиться всеми видами транспорта в соответствиями с правилами перевозки грузов.
Гарантии изготовителя.
Завод гарантирует соответствие качества кабелей требованиям ГОСТ1508-78, ГОСТ 26411-85 и
ТУ 3560-012-55085101-2016 при соблюдении условий эксплуатации, хранения и транспортирования.
Гарантийный срок эксплуатации- три года со дня ввода кабелей в эксплуатацию. Гарантийный срок
исчисляется от даты ввода кабеля в эксплуатацию, но не позднее 6 месяцев от даты изготовления.

Технические характеристики

Номинальное сечение проводника	1.5 кв.мм
Изоляция жилы	Поливинилхлорид (PVC)
Маркировка жил	Цвет
Огнестойкость	Нет
Маслостойкость в соответствии с EN 60811-2-1	Нет
Номинальное напряжение u	660 В
Цвет внешней оболочки	Черный
Материал внешней оболочки	Поливинилхлорид (PVC)
Класс проводника	1 - однопроволочная
Защитный провод заземления	Нет
Рекомендуемая температура монтажа при протяжке с	15 град.C
Рекомендуемая температура монтажа при протяжке по	50 град.C
Допустимая температура при эксплуатации (без движения) с	-50 град.C
Допустимая температура при эксплуатации (без движения) по	50 град.C
Количество жил	14
Устойчивость к низким температурам в соответствии с EN 60811-1-4	Нет
Наружный диаметр (прибл.)	13.5 мм
Низкое выделение дыма в соответствии с EN 61034-2 (исполнение нг-LS)	Да
