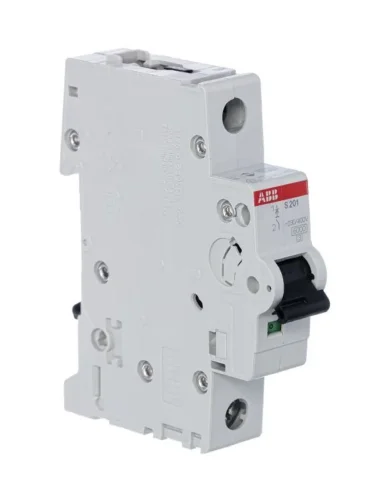

Выключатель автоматический модульный 1п C 25А 6кА S201 C25 ABB 2CDS251001R0254

• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.

• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.

• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.

• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие

Технические характеристики

Частота	50 Гц
Род тока	Переменный ток (AC)/Постоянный ток (DC)
Глубина монтажа, установки	69 мм
Номинальный ток	25 А
Номинальное напряжение	230 В
Частота с	50 Гц
Частота по	60 Гц
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	440 В
Степень загрязнения (число)
Ширина в числах модульных расстояний	1
Степень защиты IP	IP20
Количество защищенных полюсов	1
С коммутируемым нейтральным проводником	Нет
Номинальная отключающая способность в соответствии с EN 60898	6 кА
Для скрытого монтажа
Сечение однопроволочного проводника с	.75 кв.мм
Сечение однопроволочного проводника по	35 кв.мм
Сечение многопроволочного гибкого проводника с	.75 кв.мм
Сечение многопроволочного гибкого проводника по	25 кв.мм
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	55 град.C
Общее количество полюсов	1
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
Номинальное импульсное напряжение	4 кВ
