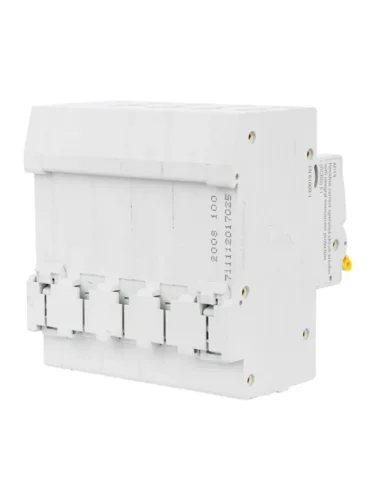

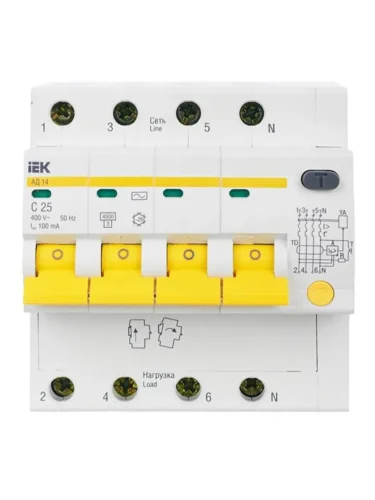

Выключатель автоматический дифференциального тока 4п C 25А 100мА тип AC 4.5кА АД-14 IEK MAD10-4-025-C-100

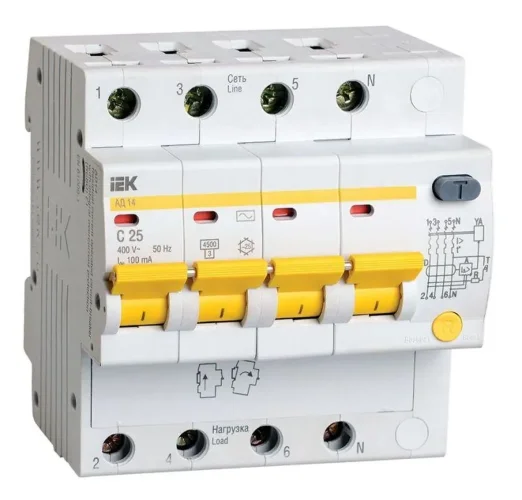

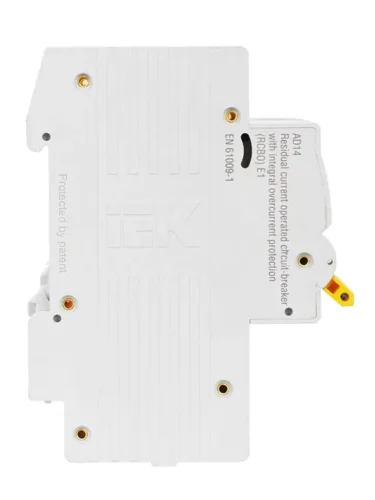

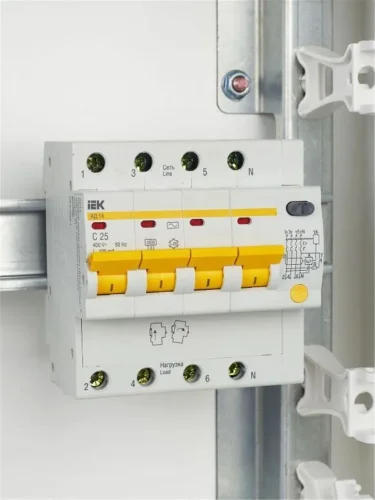

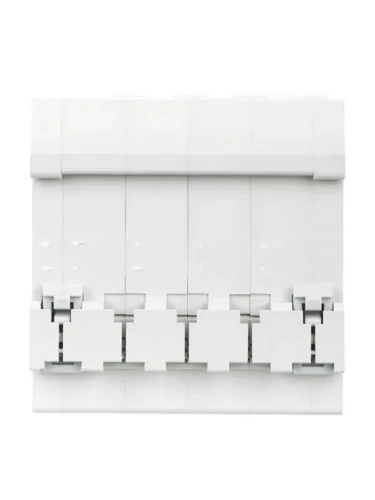

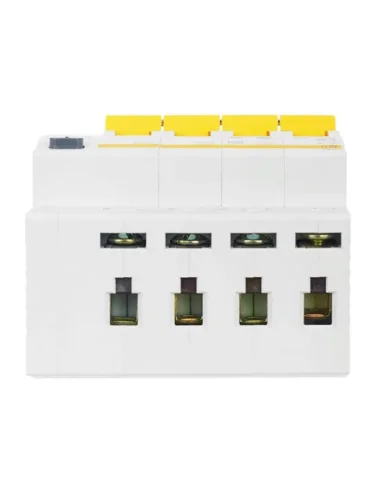

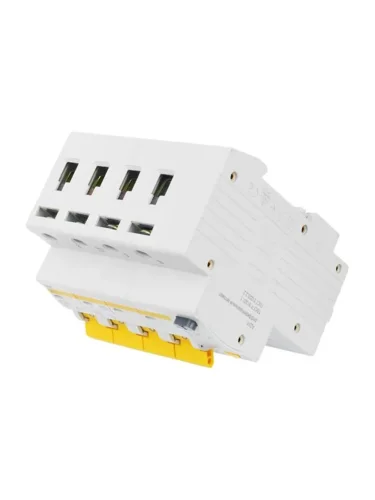

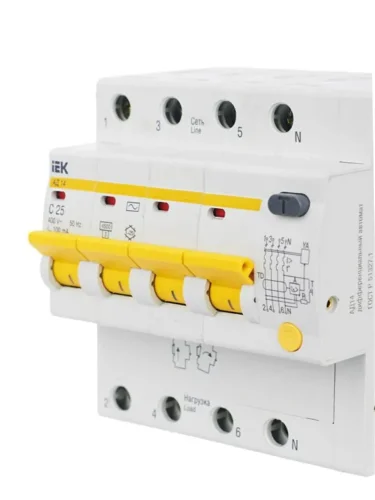

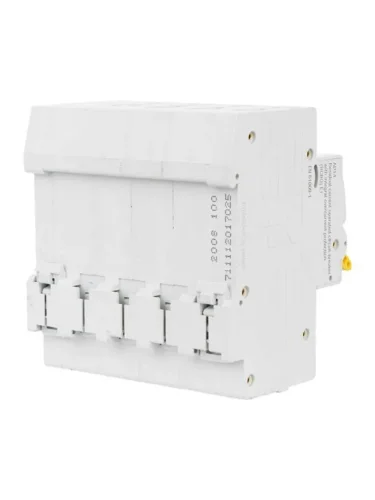

Выключатель автоматический дифференциального тока 4п C 25А 100мА тип AC 4.5кА АД-14 IEK MAD10-4-025-C-100 - фото
Бренд:
IEKОписание
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
– защиту от недопустимого повышения напряжения сети (АД12М).
В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Технические характеристики
| Род тока | Переменный ток (AC) |
| Глубина монтажа, установки | 72.1 мм |
| Номинальный ток | 25 А |
| Номинальное напряжение | 400 В |
| Характеристика срабатывания | C |
| Номинальное напряжение изоляции Ui | |
| Номинальный ток утечки | .1 А |
| Тип по току утечки | Переменный ток (AC) |
| Степень загрязнения (число) | 20 |
| Ширина в числах модульных расстояний | 4.9 |
| Частота (Гц) | 50 Гц |
| Степень защиты IP | IP20 |
| Количество защищенных полюсов | 4 |
| С коммутируемым нейтральным проводником | Да |
| Номинальная отключающая способность в соответствии с EN 60898 | 4.5 кА |
| Номинальная отключающая способность по IEC 60947-2 | 4.5 кА |
| Для скрытого монтажа | |
| Сечение однопроволочного проводника с | |
| Сечение однопроволочного проводника по | |
| Сечение многопроволочного гибкого проводника с | |
| Сечение многопроволочного гибкого проводника по | |
| С устройством блокировки | |
| Рабочая температура окружающей среды с | |
| Рабочая температура окружающей среды по | |
| Общее количество полюсов | 4 |
| Защита от ложного срабатывания | |
| Номинальное импульсное напряжение | |
| Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | |
| Характеристика отключения | |
| Номинальная отключающая способность при коротком замыкании согласно EN 61009 |
Характеристики
Бренд
IEK
Норма упаковки
1
Серия
KARAT
Страна
Китай
Код товара
MAD10-4-025-C-100
Напряжение
400 — 400
Ток
25 А
Влагозащищенность
IP20
Гарантия
7 лет
