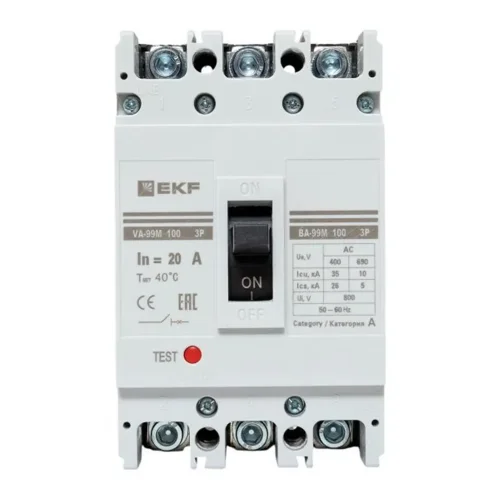

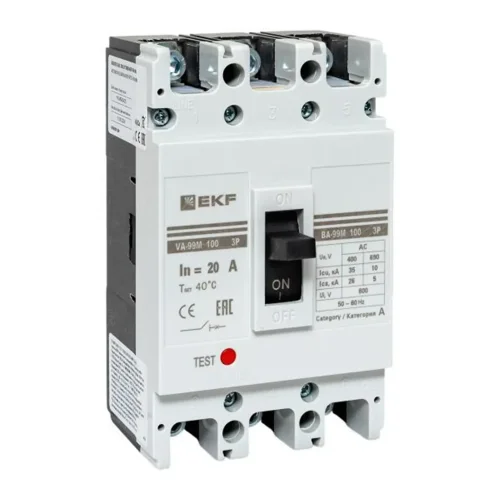

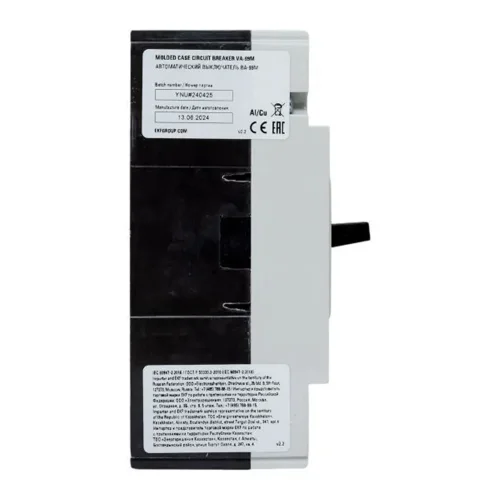

Выключатель автоматический 3п 100/20А 35кА ВА-99М PROxima EKF mccb99-100-20m

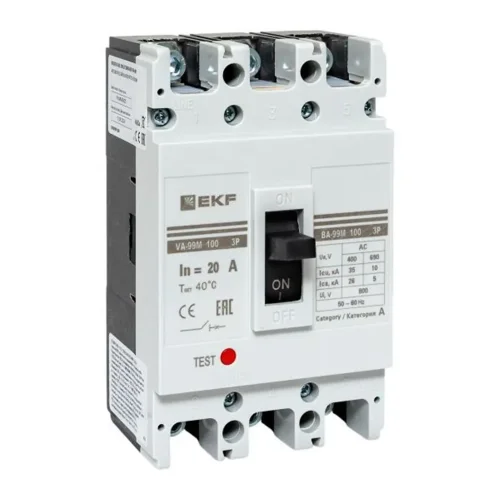

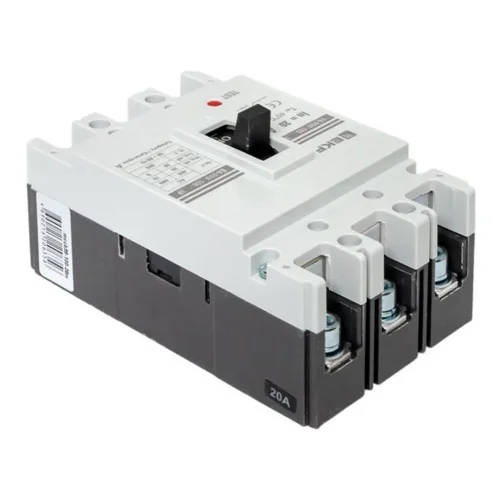

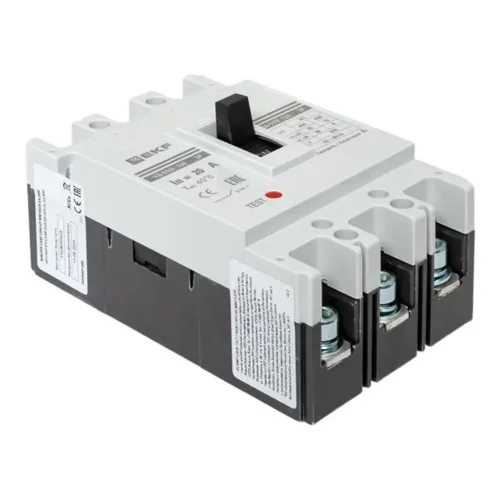

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-159.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем — «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки (5), на которую воздействуют через регулировочные винты (6) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.

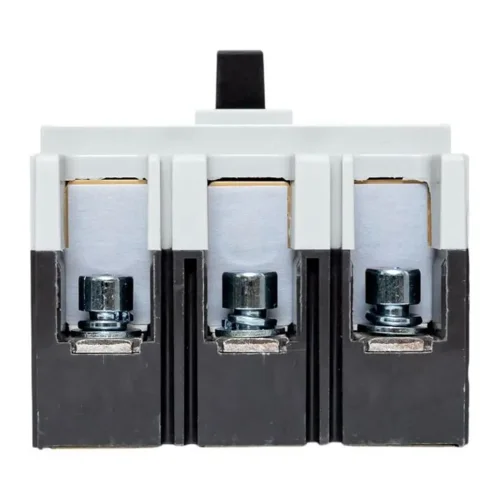

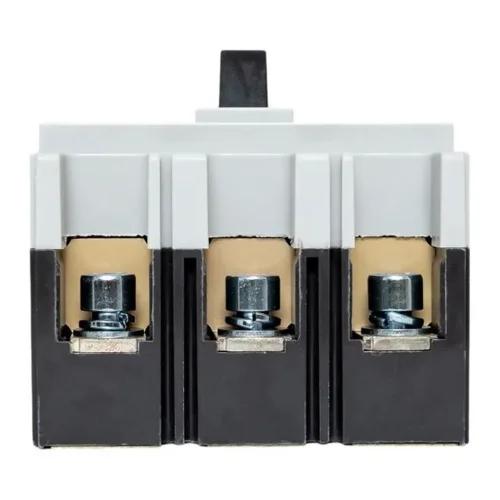

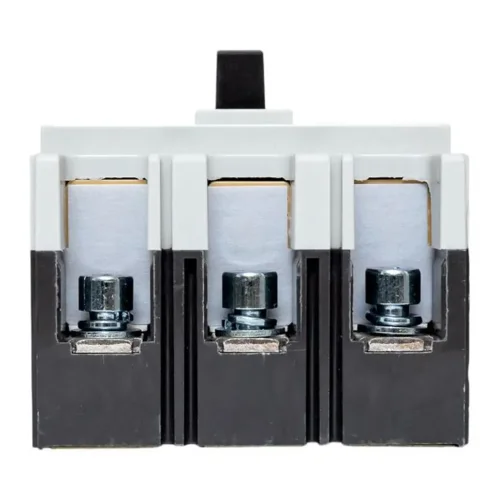

Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Возможна коммутация алюминиевым и медным проводником.

Технические характеристики

Номинальный ток
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	20 А
Количество полюсов
Диапазон настройки устройства защиты от перегрузки с	20 А
Диапазон настройки устройства защиты от перегрузки по	20 А
Количество вспомогательных переключающих контактов	0
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Степень защиты IP	IP00
Имеется указатель расцепления	Да
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц	35 кА
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с	200 А
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по	200 А
Подходит для монтажа на DIN-рейку	Нет
Встроенная защита от замыканий на землю	Нет
Моторный привод опционально	Да
С защитой по минимальному напряжению	Нет
Конструктивное исполнение	Комплектное устройство в корпусе
