Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev

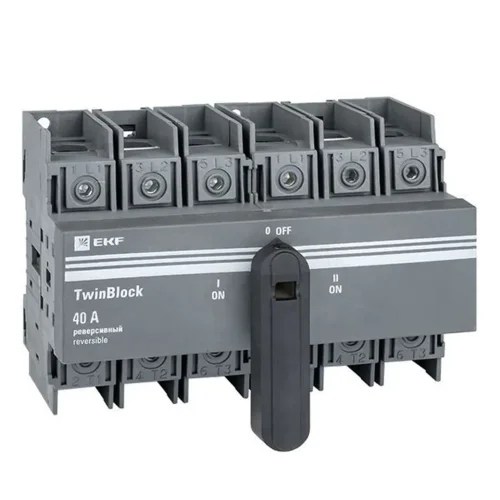

Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev - фото

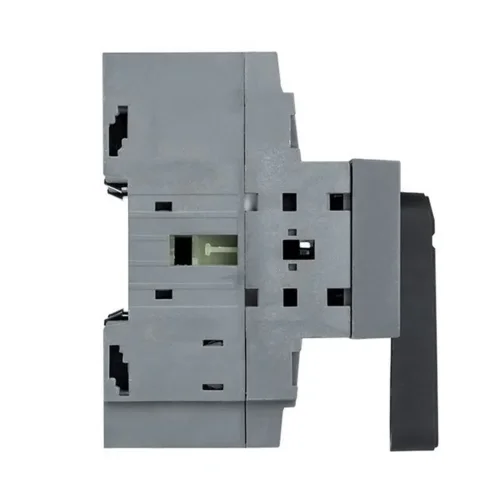

Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev - фото 2

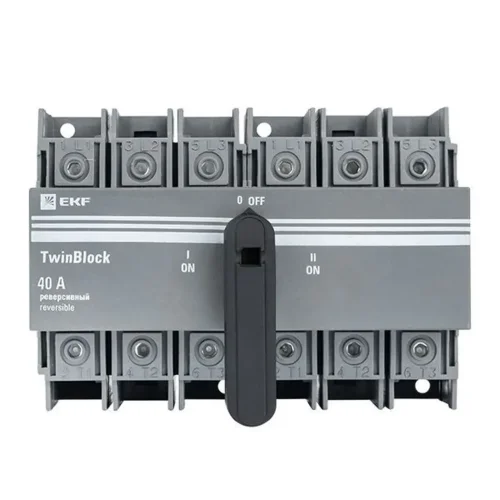

Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev - фото 3

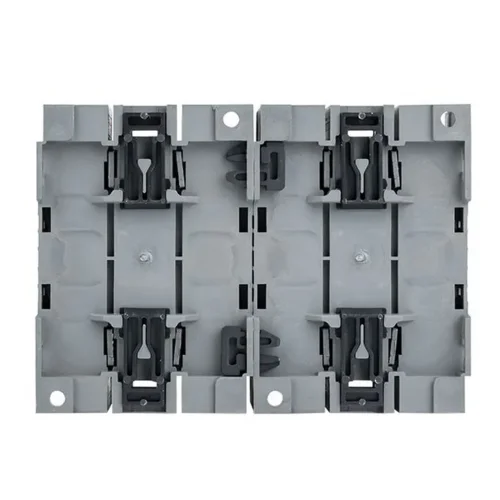

Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev - фото 5

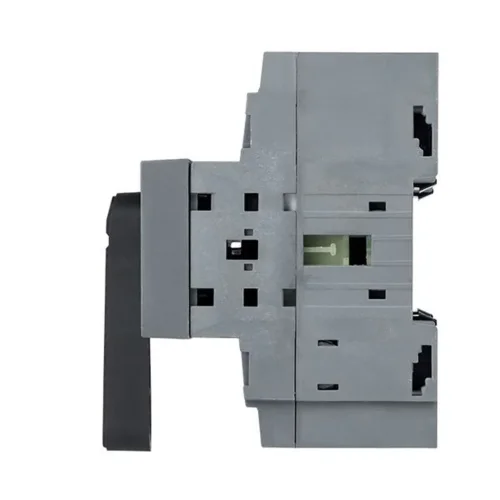

Рубильник 3п 40А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-40-3p-rev - фото 6
✍ Описание
Реверсивный рубильник TwinBlock 40А — это силовой переключатель, который позволяет вручную выбирать, от какого источника питания будет работать оборудование или объект. В отличие от обычного рубильника, у которого есть только положения «включено» и «выключено», реверсивный рубильник имеет три положения:
Ввод 1 — питание идёт от основного источника;
0 (отключено) — питание отсутствует, оба ввода разомкнуты;
Ввод 2 — питание идёт от резервного источника.
При этом рубильник устроен так, что оба ввода одновременно подключить невозможно — это исключает риск столкновения двух источников питания и связанных с этим аварий.
Для чего нужен второй ввод
Второй ввод предназначен для подключения резервного источника питания.
Ввод 1 — питание идёт от основного источника;
0 (отключено) — питание отсутствует, оба ввода разомкнуты;
Ввод 2 — питание идёт от резервного источника.
При этом рубильник устроен так, что оба ввода одновременно подключить невозможно — это исключает риск столкновения двух источников питания и связанных с этим аварий.
Для чего нужен второй ввод
Второй ввод предназначен для подключения резервного источника питания.
Технические характеристики
| Ширина | |
| Высота | |
| Глубина | |
| Номинальная мощность при AC-3, 400 В | |
| Номинальное напряжение изоляции Ui | |
| Глубина корпуса | |
| Ширина корпуса | |
| Высота корпуса | |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Номинальный ток длительной нагрузки Iu | 40 А |
| Количество полюсов | 3 |
| С осью | |
| Номинальное напряжение с | 400 В |
| Номинальное напряжение по | 690 В |
| Длина | |
| Условный номинальный ток короткого замыкания Iq | 6.5 кА |
| Ширина поперечного сечения | |
| Степень защиты (IP) лицевой стороны | IP20 |
| Количество вспомогательных переключающих контактов | 0 |
| С блокировкой | Да |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| Исполнение в качестве главного выключателя | Да |
| Исполнение в качестве выключателя-разъединителя | |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 39 кВт |
| Номинальная мощность в рабочем режиме AC-3, 400 В | |
| Номинальный кратковременно выдерживаемый ток Icw | .5 кА |
| Цвет элементов управления | Черный |
| Подходит для закрепления на лицевой панели | |
| Подходят для монтажа на сборные шины | |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| С контролем за предохранителями | |
| Моторный привод опционально | Нет |
| Независимый расцепитель | Нет |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Номин. постоянный ток при AC-21, 400 В | |
| Коммутируемая мощность при 400 В | |
| Реверсивное исполнение | Да |
| Номин. постоянный ток при AC-23, 400 В | |
| Тип изделия/компонента |
💥 Скидки
🛒 Доставка и Оплата
✅ Параметры
Бренд
EKF
Страна
Китай
Серия
EKF
Длина
0.165 мм
Ширина
0.11 мм
Высота
0.095 мм
Вес
0.9219 кг
Штрихкод
04690216227146
Код товара
tb-s-40-3p-rev
Гарантия
5 лет
Норма упаковки
1
Цена указана за
1 шт.
Ед.изм.
шт.
