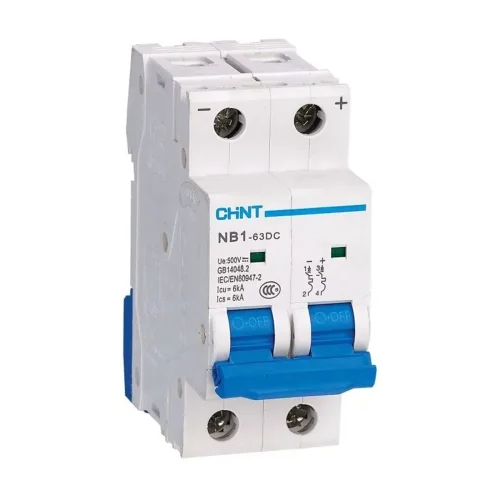

Выключатель автоматический модульный 2п C 2А 6кА NB1-63DC 500В DC (R) CHINT 182714
Бренд:
CHINTОписание
Модульные автоматические выключатели серии NB1-63DC предназначены для применения в сетях постоянного тока напряжением 1000 В с током до 63 А для нечастых включений и отключений цепи при номинальной нагрузке, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах систем автоматизации и управления промышленными процессами, транспорта, возобновляемой энергетики и т.д.).
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальное рабочее напряжение – DC250B (1P); DC500B (2P); DC1000B (4P)
Тип характеристики мгновенного срабатывания – C (7?10In)
Отключающая способность – 6кA
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – A
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63DC могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатыванияXF9J;
- независимый расцепитель S9 или расцепитель минимального напряжения V9.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальное рабочее напряжение – DC250B (1P); DC500B (2P); DC1000B (4P)
Тип характеристики мгновенного срабатывания – C (7?10In)
Отключающая способность – 6кA
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – A
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63DC могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатыванияXF9J;
- независимый расцепитель S9 или расцепитель минимального напряжения V9.
Технические характеристики
Частота | |
Род тока | Постоянный ток (DC) |
Глубина монтажа, установки | |
Номинальный ток | 2 А |
Номинальное напряжение | 500 В |
Частота с | 50 Гц |
Частота по | 60 Гц |
Характеристика срабатывания | C |
Номинальное напряжение изоляции Ui | 300 В |
Степень загрязнения (число) | 2 |
Ширина в числах модульных расстояний | 2 |
Степень защиты IP | IP20 |
Количество защищенных полюсов | 2 |
С коммутируемым нейтральным проводником | |
Номинальная отключающая способность в соответствии с EN 60898 | 6 кА |
Для скрытого монтажа | |
Сечение однопроволочного проводника с | |
Сечение однопроволочного проводника по | |
Сечение многопроволочного гибкого проводника с | |
Сечение многопроволочного гибкого проводника по | |
Рабочая температура окружающей среды с | -35 град.C |
Рабочая температура окружающей среды по | 70 град.C |
Общее количество полюсов | 2 |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | |
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 6 кА |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | |
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | |
Номинальное импульсное напряжение | 4 кВ |
Характеристики
Напряжение
60 — 500 Гц
Бренд
CHINT
Серия
NB1-63DC
Ток
2 А
Гарантия
5 лет
Код товара
182714
Влагозащищенность
IP20
Страна
Китай
Норма упаковки
1
Цена указана за
1 шт.
Штрихкод
06925808366827
Ед.изм.
шт.
