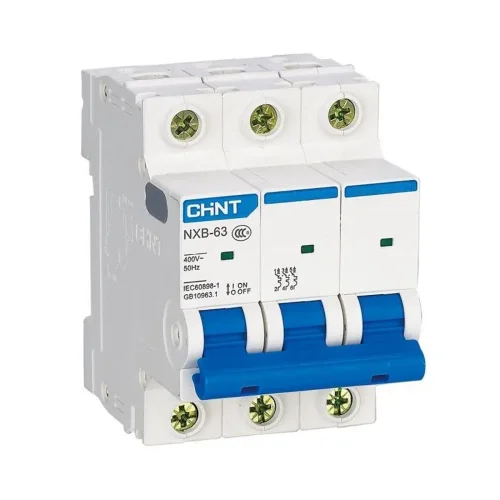

Выключатель автоматический модульный 3п D 16А 6кА NXB-63 (R) CHINT 814183

Модульные автоматические выключатели серии NXB-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.

Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – B, C, D
Предельная отключающая способность – 6000 А; 10000 А (2P, АС230В)
Рабочая отключающая способность – 6000 А; 7500 А (2P, АС230В)
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов

Автоматические выключатели серии NXB-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).

Технические характеристики

Частота
Род тока	Переменный ток (AC)
Глубина монтажа, установки
Номинальный ток	16 А
Номинальное напряжение	400 В
Частота с	50 Гц
Частота по	60 Гц
Характеристика срабатывания	D
Номинальное напряжение изоляции Ui	300 В
Степень загрязнения (число)	2
Ширина в числах модульных расстояний	3
Степень защиты IP	IP20
Количество защищенных полюсов	3
С коммутируемым нейтральным проводником
Номинальная отключающая способность в соответствии с EN 60898	6 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
Рабочая температура окружающей среды с	-35 град.C
Рабочая температура окружающей среды по	70 град.C
Общее количество полюсов	3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В	6 кА
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В
Номинальное импульсное напряжение	4 кВ
