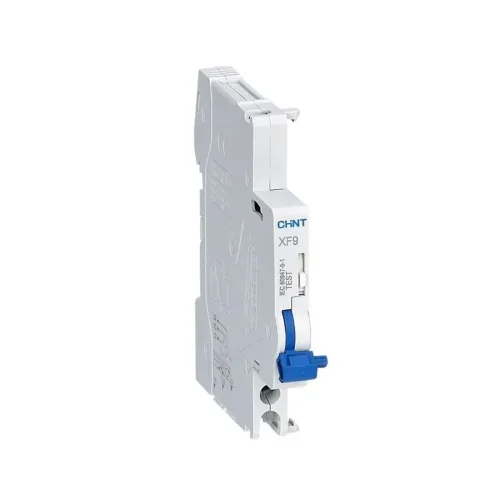

Контакт вспомогательный XF9 для NB1 (R) CHINT 184994

Вспомогательный контакт серии XF9 предназначен для передачи информации о состоянии ВКЛ/ОТКЛ автоматических выключателей и выключателей дифференциального тока. Состояние дополнительных контактов XF9 не зависит от причины срабатывания и всегда повторяет состояние силовых контактов выключателя. Кнопка «тест» позволяет тестировать цепь, подключенную к дополнительному контакту, не отключая выключатель. Контакт серии XF9 устанавливается с левой стороны выключателя и прищелкивается к нему.

Основные характеристики:
Количество контактов – 1НО+1НЗ
Категория применения – AС12, DC12
Механическая износостойкость – 10000 циклов В/О
Электрическая износостойкость – 6500 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Ширина – 9 мм
Монтаж – на симметричную DIN-рейку 35 мм

Вспомогательный контакт серии XF9 может применяться с выключателями следующих серий NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NXBLE-32, NXBLE-40, NXBLE-63, NXBLE-63Y, NXBLE-125, NB1-63H.

Технические характеристики

Способ монтажа	Монтаж сбоку
Исполнение
Цоколь (патрон) лампы
Номинальный рабочий ток Ie при AC-15, 230 В	6 А
Подходит для количества полюсов
Тип подключения
Подходит для выключателя защиты двигателя
Подходит для силового выключателя
Количество переключателей сигнала неисправности
Количество нормально замкнутых (НЗ) контактов	1
Количество нормально разомкнутых (НО) контактов	1
Количество переключающих контактов	0
