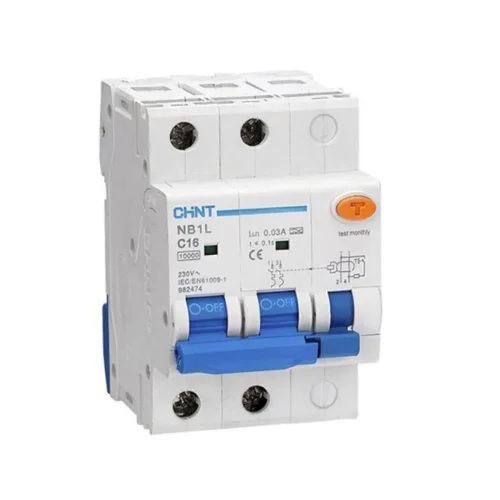

Выключатель автоматический дифференциального тока 2п C 16А 30мА тип AC 10кА NB1L (54мм) (R) CHINT 205091
Бренд:
CHINTОписание
Автоматические выключатели дифференциального тока (АВДТ) серии NB1L предназначены для применения в однофазных сетях переменного тока напряжением до 230 В частотой 50/60 Гц с номинальным током до 40 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NB1L нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N (N слева); 2P
Тип характеристики мгновенного срабатывания – B, С
Отключающая способность – до 10000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC, A
Конструктив устройства – электромеханический
Частота включений – до 240 циклов/час
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NB1L дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Необходимо проверять работоспособность АВДТ серии NB1L нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 6 А до 40 А
Исполнение по числу полюсов – 1P+N (N слева); 2P
Тип характеристики мгновенного срабатывания – B, С
Отключающая способность – до 10000 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC, A
Конструктив устройства – электромеханический
Частота включений – до 240 циклов/час
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов
АВДТ серии NB1L дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Технические характеристики
Род тока | Переменный ток (AC) |
Глубина монтажа, установки | |
Номинальный ток | 16 А |
Номинальное напряжение | 230 В |
Характеристика срабатывания | C |
Номинальное напряжение изоляции Ui | 500 В |
Номинальный ток утечки | .03 А |
Тип по току утечки | Переменный ток (AC) |
Степень загрязнения (число) | 2 |
Ширина в числах модульных расстояний | 3 |
Частота (Гц) | 50/60 Гц |
Степень защиты IP | IP20 |
Количество защищенных полюсов | |
С коммутируемым нейтральным проводником | |
Номинальная отключающая способность в соответствии с EN 60898 | |
Номинальная отключающая способность по IEC 60947-2 | 10 кА |
Для скрытого монтажа | |
Сечение однопроволочного проводника с | |
Сечение однопроволочного проводника по | |
Сечение многопроволочного гибкого проводника с | |
Сечение многопроволочного гибкого проводника по | |
С устройством блокировки | |
Рабочая температура окружающей среды с | -25 град.C |
Рабочая температура окружающей среды по | 40 град.C |
Общее количество полюсов | 2 |
Защита от ложного срабатывания | |
Номинальное импульсное напряжение | 6 кВ |
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1 | 10 кА |
Характеристика отключения | |
Номинальная отключающая способность при коротком замыкании согласно EN 61009 |
Характеристики
Напряжение
230 — 230
Бренд
CHINT
Серия
NB1L
Ток
16 А
Гарантия
5 лет
Код товара
205091
Влагозащищенность
IP20
Страна
Китай
Норма упаковки
1
Цена указана за
1 шт.
Штрихкод
06925808313883
Ед.изм.
шт.
