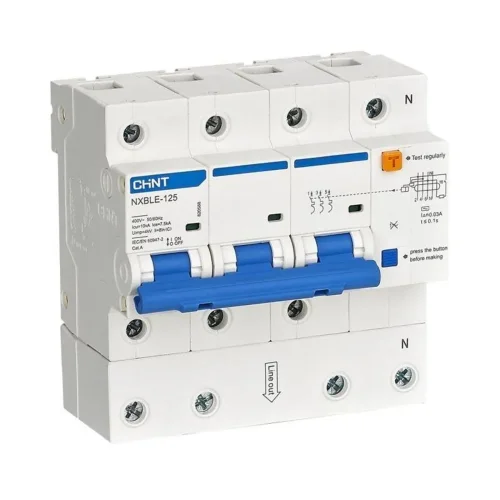

Выключатель автоматический дифференциального тока C 80А 30мА тип AC 10кА NXBLE-125 3P+N электронный (R) CHINT 820586

Автоматические выключатели дифференциального тока (АВДТ) серии NXBLE-125 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 125 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки, короткого замыкания, поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность АВДТ серии NXBLE-125 нажатием на кнопку «Тест» не реже 1 раза в месяц.

Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – С, D
Предельная отключающая способность – 10000 А
Рабочая отключающая способность – 7500 А
Ном. отключающий дифференциальный ток – 30 мA; 100 мA; 300 мA
Тип АВДТ – AC
Конструктив устройства – электронное
Механическая износостойкость – 6000 циклов В/О (In не более 100A); 4000 циклов В/О (In > 100A)
Электрическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Подключение нагрузки – снизу
Сигнализация – окошко индикации положения главных контактов

АВДТ серии NXBLE-125 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X3;
- сигнальный контакт аварийного срабатывания AL-X3.

Технические характеристики

Род тока	Переменный ток (AC)
Глубина монтажа, установки
Номинальный ток	80 А
Номинальное напряжение	400 В
Характеристика срабатывания	C
Номинальное напряжение изоляции Ui	500 В
Номинальный ток утечки	.03 А
Тип по току утечки	Переменный ток (AC)
Степень загрязнения (число)	3
Ширина в числах модульных расстояний	6.5
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Количество защищенных полюсов
С коммутируемым нейтральным проводником
Номинальная отключающая способность в соответствии с EN 60898
Номинальная отключающая способность по IEC 60947-2	10 кА
Для скрытого монтажа
Сечение однопроволочного проводника с
Сечение однопроволочного проводника по
Сечение многопроволочного гибкого проводника с
Сечение многопроволочного гибкого проводника по
С устройством блокировки
Рабочая температура окружающей среды с	-25 град.C
Рабочая температура окружающей среды по	40 град.C
Общее количество полюсов
Защита от ложного срабатывания
Номинальное импульсное напряжение	4 кВ
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
Характеристика отключения
Номинальная отключающая способность при коротком замыкании согласно EN 61009
