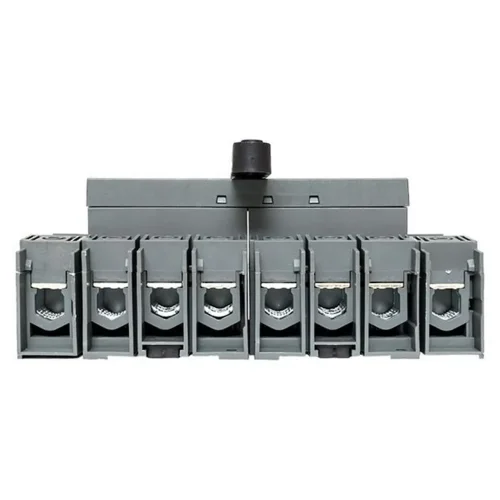

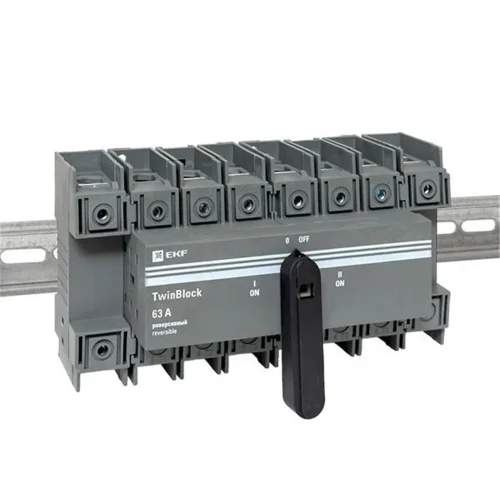

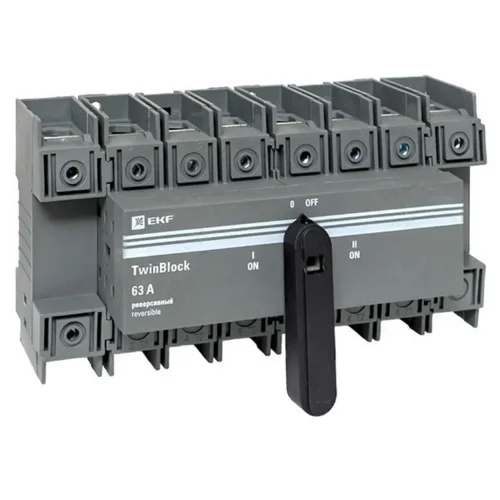

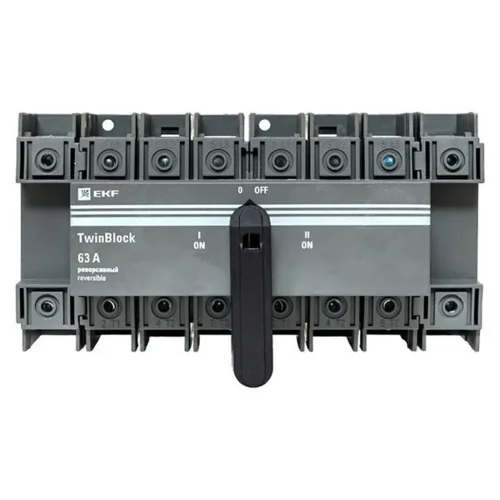

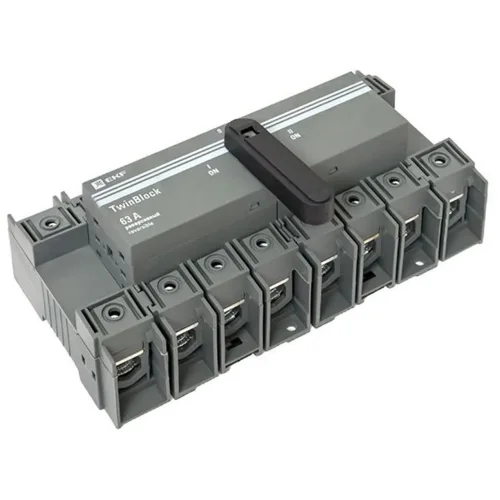

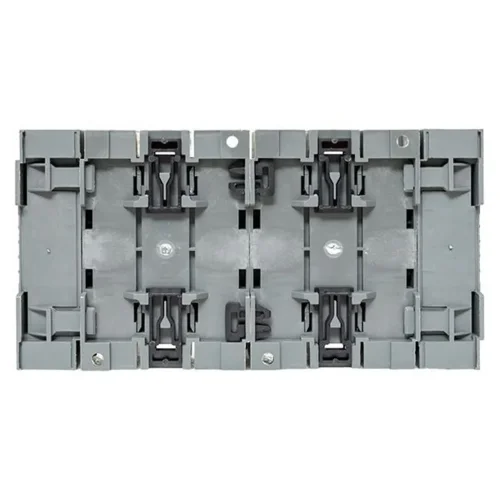

Рубильник 4п 63А реверсивный с рукояткой для прямой установки TwinBlock EKF tb-s-63-4p-rev

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Технические характеристики

Ширина
Высота
Глубина
Номинальная мощность при AC-3, 400 В
Номинальное напряжение изоляции Ui
Глубина корпуса
Ширина корпуса
Высота корпуса
Количество вспомогательных замыкающих контактов	0
Количество вспомогательных размыкающих контактов	0
Номинальный ток длительной нагрузки Iu	63 А
Количество полюсов	4
С осью
Номинальное напряжение с	400 В
Номинальное напряжение по	690 В
Длина
Условный номинальный ток короткого замыкания Iq	13 кА
Ширина поперечного сечения
Степень защиты (IP) лицевой стороны	IP00
Количество вспомогательных переключающих контактов
С блокировкой
Тип присоединения главной электрической цепи	Болтовое соединение
Тип элемента управления	Поворотный выключатель
Исполнение в качестве главного выключателя	Да
Исполнение в качестве выключателя-разъединителя
Номинальная мощность в рабочем режиме AC-23, 400 В
Номинальная мощность в рабочем режиме AC-3, 400 В
Номинальный кратковременно выдерживаемый ток Icw	1 кА
Цвет элементов управления
Подходит для закрепления на лицевой панели
Подходят для монтажа на сборные шины
Максимальное номинальное рабочее напряжение Ue переменного тока AC	690 В
С контролем за предохранителями
Моторный привод опционально	Нет
Независимый расцепитель
Конструктивное исполнение	Для монтажа в распределительном щите
Номин. постоянный ток при AC-21, 400 В
Коммутируемая мощность при 400 В
Реверсивное исполнение	Да
Номин. постоянный ток при AC-23, 400 В
Тип изделия/компонента
