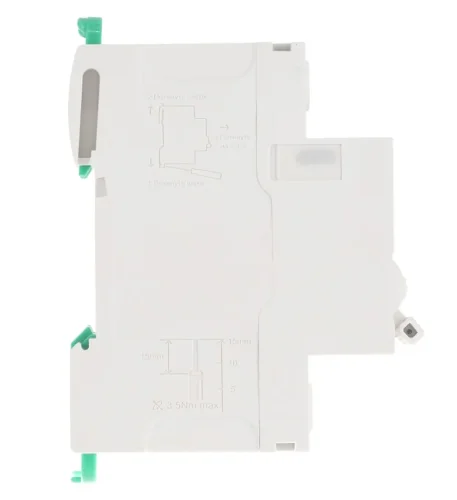

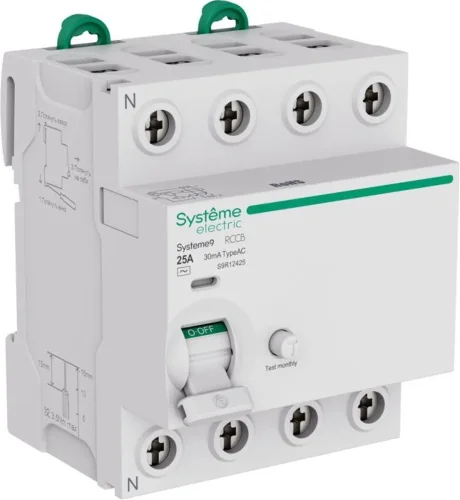

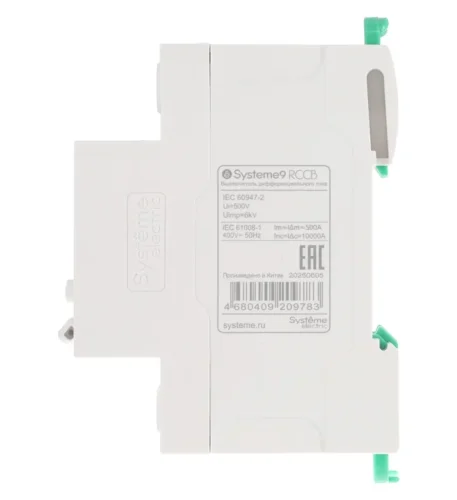

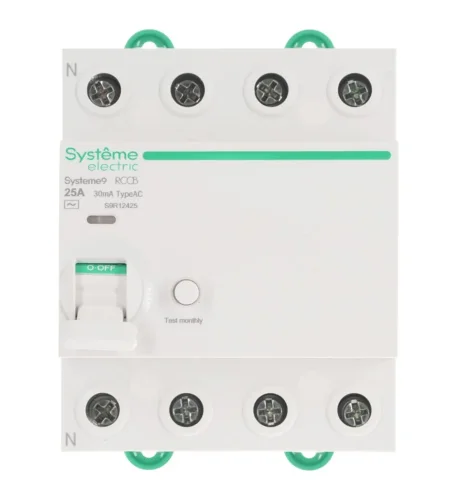

Выключатель дифференциального тока 4п 25А 30мА тип AC Systeme9 400В SE S9R12425

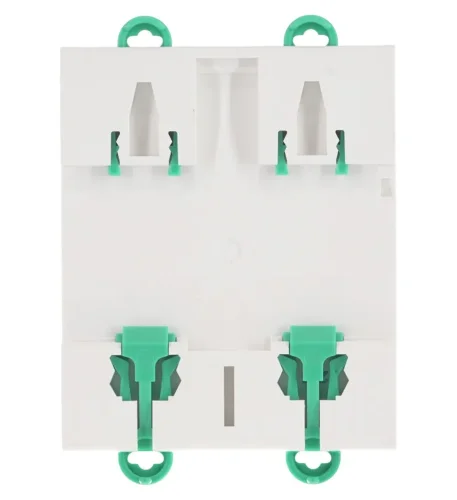

Выключатель дифференциального тока (ВДТ) или устройство защитного отключения (УЗО) S9R, серии Systeme9, Systeme Electric, 4-полюсный, номинальный ток 25 А, ток утечки = 30 мА, тип AC. Соответствует требованиям стандартов ГОСТ IEC 61008-1 и ГОСТ IEC 60947-2. Применяется в электрических сетях напряжением 400 В. Предназначен для защиты людей от токов утечки при прямом (10 и 30мА) и косвенном (100мА) прикосновении к токоведущим частям, а также для защиты электроустановок от возгорания (300мА). Принцип действия - электромеханический. Нейтраль слева. Оснащен двойными безопасными клеммами раздельного монтажа проводников, механизмом мгновенной коммутации, индикатором состояния контактной группы и срабатывания по причине возникновения тока утечки. Монтируется на DIN-рейку при помощи двухпозиционных защёлок, с возможностью демонтажа без снятия шины PIN.

Технические характеристики

Способ монтажа	DIN-рейка
Глубина монтажа, установки	45 мм
Номинальный ток	25 А
Номинальное напряжение	400 В
Номинальное напряжение изоляции Ui	500 В
Количество полюсов	4
Регулируемое время задержки
Номинальный ток утечки	30 мА
Тип по току утечки	Переменный ток (AC)
Селективная защита
Номинальная предельная наибольшая отключающая способность (Icw)	10 кА
Номинальная отключающая способность
Устойчивость к импульсам тока	.25 кА
Строительный размер (в соответствии с DIN 43880)
Степень загрязнения (число)	3
Ширина в числах модульных расстояний	4
С кратковременной задержкой отключения
Частота (Гц)	50/60 Гц
Степень защиты IP	IP20
Номинальная отключающая способность в соответствии с EN 60898
Сечение однопроволочного проводника с	35 кв.мм
Сечение однопроволочного проводника по	35 кв.мм
Сечение многопроволочного гибкого проводника с	25 кв.мм
Сечение многопроволочного гибкого проводника по	25 кв.мм
С устройством блокировки
Рабочая температура окружающей среды с	-5 град.C
Рабочая температура окружающей среды по	60 град.C
Возможна дополнительная комплектация	Да
Регулировка тока утечки
Номинальное импульсное напряжение	6 кВ
