Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev

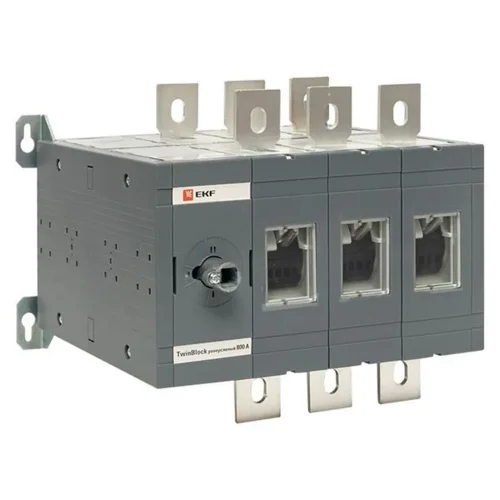

Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev - фото

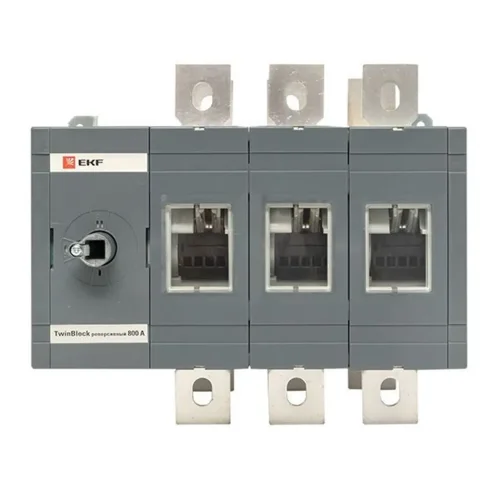

Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev - фото 2

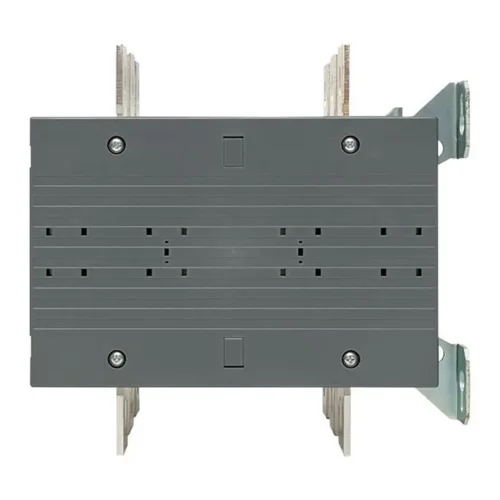

Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev - фото 3

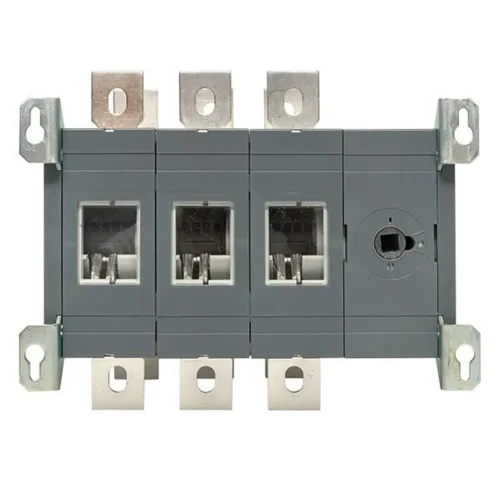

Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev - фото 5

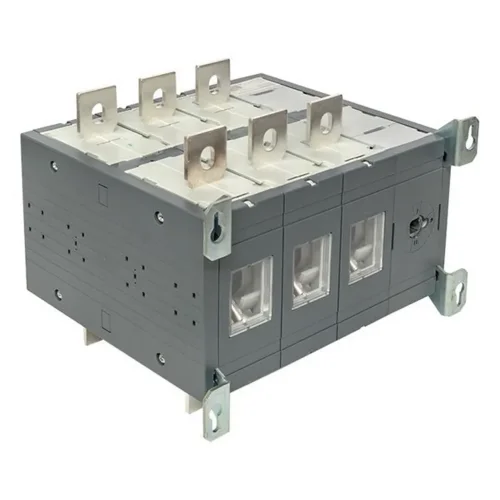

Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev - фото 6
Рубильник 3п 630А реверсивный без рукоятки управления TwinBlock EKF tb-s-630-3p-rev - фото 7
✍ Описание
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Технические характеристики
| Ширина | |
| Высота | |
| Глубина | |
| Номинальная мощность при AC-3, 400 В | |
| Номинальное напряжение изоляции Ui | |
| Глубина корпуса | |
| Ширина корпуса | |
| Высота корпуса | |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Номинальный ток длительной нагрузки Iu | 630 А |
| Количество полюсов | 3 |
| С осью | |
| Номинальное напряжение с | 400 В |
| Номинальное напряжение по | 690 В |
| Длина | |
| Условный номинальный ток короткого замыкания Iq | 90 кА |
| Ширина поперечного сечения | |
| Степень защиты (IP) лицевой стороны | IP00 |
| Количество вспомогательных переключающих контактов | 0 |
| С блокировкой | Нет |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| Исполнение в качестве главного выключателя | Да |
| Исполнение в качестве выключателя-разъединителя | |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 313 кВт |
| Номинальная мощность в рабочем режиме AC-3, 400 В | |
| Номинальный кратковременно выдерживаемый ток Icw | 20 кА |
| Цвет элементов управления | Черный |
| Подходит для закрепления на лицевой панели | |
| Подходят для монтажа на сборные шины | |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| С контролем за предохранителями | |
| Моторный привод опционально | Нет |
| Независимый расцепитель | Нет |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Номин. постоянный ток при AC-21, 400 В | |
| Коммутируемая мощность при 400 В | |
| Реверсивное исполнение | Да |
| Номин. постоянный ток при AC-23, 400 В | |
| Тип изделия/компонента |
💥 Скидки
🛒 Доставка и Оплата
✅ Параметры
Ширина
0.307 мм
Длина
0.377 мм
Ед.изм.
шт.
Бренд
EKF
Серия
EKF
Гарантия
5 лет
Вес
14.77 кг
Код товара
tb-s-630-3p-rev
Высота
0.321 мм
Страна
Китай Российская Федерация
Норма упаковки
1
Цена указана за
1 шт.
Штрихкод
04690216174464
